بررسی تست‌های غیرمخرب اولتراسونیک در سازه‌ها

تست‌های غیرمخرب (NDT) به‌ویژه روش‌های اولتراسونیک، در دهه‌های اخیر به‌عنوان یکی از ابزارهای کلیدی مهندسان سازه تبدیل شده‌اند. این فناوری به‌دلیل قابلیت تشخیص داخلی مواد بدون نیاز به تخریب یا قطع‌کردن، برای ارزیابی کیفیت، دوام و ایمنی ساختمان‌ها، پل‌ها و سازه‌های صنعتی اهمیت فوق‌العاده‌ای دارد. در این مقاله، به‌صورت جامع به بررسی اصول کارکرد، انواع روش‌ها، مزایا، چالش‌ها و روند اجرای تست‌های اولتراسونیک در سازه‌ها می‌پردازیم.

مفهوم تست‌های غیرمخرب در مهندسی سازه

تعریف و اهمیت

تست‌های غیرمخرب به‌معنی روش‌هایی هستند که بدون ایجاد آسیب به ساختار مورد بررسی، اطلاعاتی دربارهٔ وضعیت داخلی آن فراهم می‌کنند. در مهندسی سازه، این تست‌ها امکان شناسایی ترک‌ها، پوسته‌زدگی، حفره‌ها و نواقص داخلی را بدون کاهش کارایی یا ایمنی فراهم می‌سازند. به‌کارگیری این روش‌ها نه تنها هزینه‌های تعمیرات اضطراری را کاهش می‌دهد، بلکه ریسک‌های ناشی از شکست ناگهانی سازه‌ها را به‌طور قابل‌توجهی به حداقل می‌رساند.

اصول کارکرد تست اولتراسونیک

امواج صوتی با فرکانس بالا

در تست‌های اولتراسونیک، از امواج صوتی با فرکانس‌های بالاتر از ۱ مگاهرتز استفاده می‌شود. این امواج به‌صورت موج‌های مکانیکی در مواد مختلف انتشار می‌یابند و به‌محض برخورد با ناهماهنگی‌ها (مانند ترک یا حفره) بخشی از انرژی خود را بازتاب می‌دهند یا به‌صورت پراکندگی در می‌آورند. دستگاه‌های مخصوص با دریافت این سیگنال‌های بازتابی، اطلاعاتی دربارهٔ موقعیت، اندازه و جهت‌گیری ناهماهنگی‌ها استخراج می‌کنند.

در ادامه، انواع روش‌های متداول اولتراسونیک را بررسی می‌کنیم.

انواع روش‌های اولتراسونوگرافی در سازه‌ها

روش انتشار مستقیم (Through‑Transmission)

در این روش، یک پروب فرستنده امواج را از یک طرف سازه به سمت پروب دریافت‌کننده در طرف دیگر ارسال می‌کند. هرگونه کاهش شدت سیگنال نشانگر وجود ناهماهنگی یا جابجایی در مسیر انتشار است. این تکنیک برای بررسی ضخامت‌های یکنواخت مانند صفحات فولادی یا بتن‌های پیش‌تنیده مناسب است.

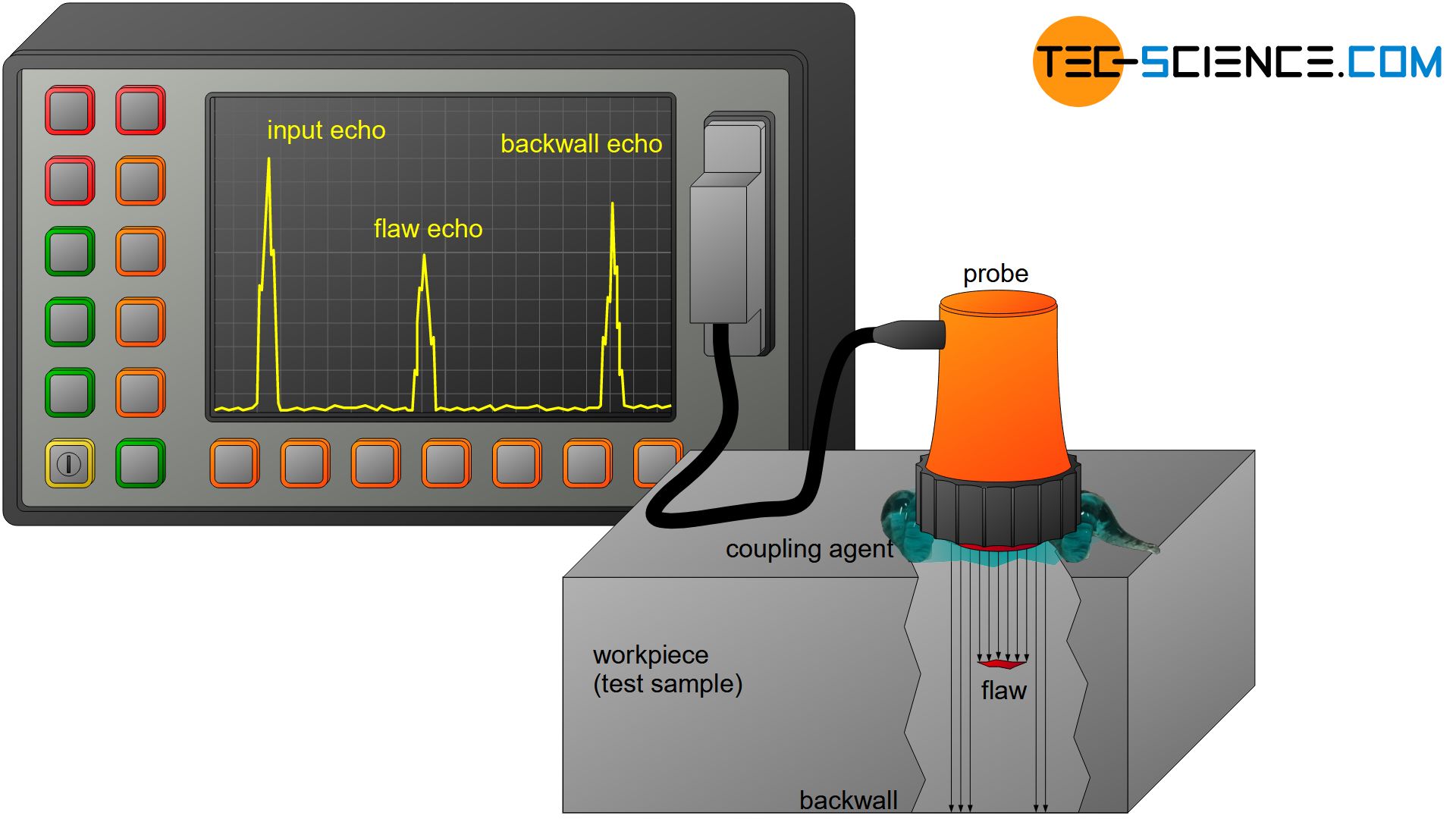

روش انعکاس (Pulse‑Echo)

در رایج‌ترین روش اولتراسونیک، یک پروب به‌صورت همزمان فرستنده و گیرنده عمل می‌کند. امواج به‌صورت پالس کوتاه به داخل ماده ارسال می‌شوند و پس از برخورد با سطوح مختلف (مانند سطح داخلی ترک) بازتاب می‌شوند. زمان تاخیر بین ارسال و دریافت، به‌دقت با سرعت صوت در ماده محاسبه می‌شود و موقعیت ناهماهنگی را مشخص می‌کند. این روش برای شناسایی ترک‌های سطحی و عمقی در بتن، فولاد و ترکیب‌های مختلف کاربرد دارد.

روش انتشار لمینار (Lamb‑Wave)

امواج لمیناری برای تشخیص ناهماهنگی‌های سطحی در صفحات نازک (مانند صفحات فولادی یا کامپوزیتی) به‌کار می‌روند. این امواج به‌صورت ترکیبی از حالت‌های طولی و عرضی انتشار می‌یابند و حساسیت بالایی نسبت به ترک‌های سطحی دارند. با تنظیم فرکانس مناسب، می‌توان عمق نفوذ را کنترل کرده و به‌دقت نقاط آسیب‌دیده را شناسایی کرد.

مزایای تست اولتراسونیک نسبت به روش‌های دیگر

• عدم نیاز به تخریب: سازه در حالت اصلی خود باقی می‌ماند و عملیات تعمیر یا تقویت بلافاصله پس از تست امکان‌پذیر است.
• دقت بالا: قابلیت شناسایی ناهماهنگی‌های میکروسکوپی (تا زیر میلی‌متر) با تعیین دقیق موقعیت و عمق.
• سرعت اجرا: در مقایسه با آزمون‌های شیمیایی یا مکانیکی، زمان تست کوتاه‌تر و نتایج به‌سرعت در دسترس می‌باشد.
• قابلیت پوشش گسترده: می‌توان تمام سطح یا حجم سازه را به‌صورت پیوسته بررسی کرد، به‌ویژه در پروژه‌های بزرگ مانند پل‌های بزرگ یا سدها.
• هزینه اقتصادی: کاهش هزینه‌های تعمیرات اضطراری و افزایش عمر مفید سازه‌ها باعث صرفه‌جویی مالی قابل‌توجهی می‌شود.

چالش‌ها و محدودیت‌های تست اولتراسونیک

اگرچه تست‌های اولتراسونیک مزایای فراوانی دارند، اما با چالش‌هایی نیز مواجه هستند. یکی از مهم‌ترین مشکلات، نیاز به دانش تخصصی برای تنظیم پارامترهای آزمون (فرکانس، زاویه، فشار پروب) است. همچنین، در مواد ناهمگن یا دارای ساختار ریزدانه‌ای (مانند بتن با آجرهای بزرگ) ممکن است انتشار امواج به‌صورت پراکندگی زیاد رخ دهد و تفسیر سیگنال‌ها دشوار شود. علاوه بر این، دسترسی فیزیکی به سطح مورد آزمون برای نصب پروب‌ها می‌تواند در برخی ساختارهای پیچیده محدودیت ایجاد کند.

مراحل اجرای تست در پروژه‌های ساختمانی

برنامه‌ریزی و آماده‌سازی

در ابتدا، مهندسین با بررسی نقشه‌ها و مشخصات فنی سازه، نقاط بحرانی (مانند پی‌ها، ستون‌ها، تقاطع‌های مهم) را شناسایی می‌کنند. سپس برنامه‌ای جامع شامل تعداد پروب‌های مورد نیاز، فرکانس‌های مناسب و زمان‌بندی آزمون تدوین می‌شود. در این مرحله، اطمینان از پاک‌سازی سطح و حذف هرگونه پوشش‌های مانع (مانند رنگ یا عایق) برای بهبود تماس پروب با سطح ضروری است.

انجام آزمون و جمع‌آوری داده‌ها

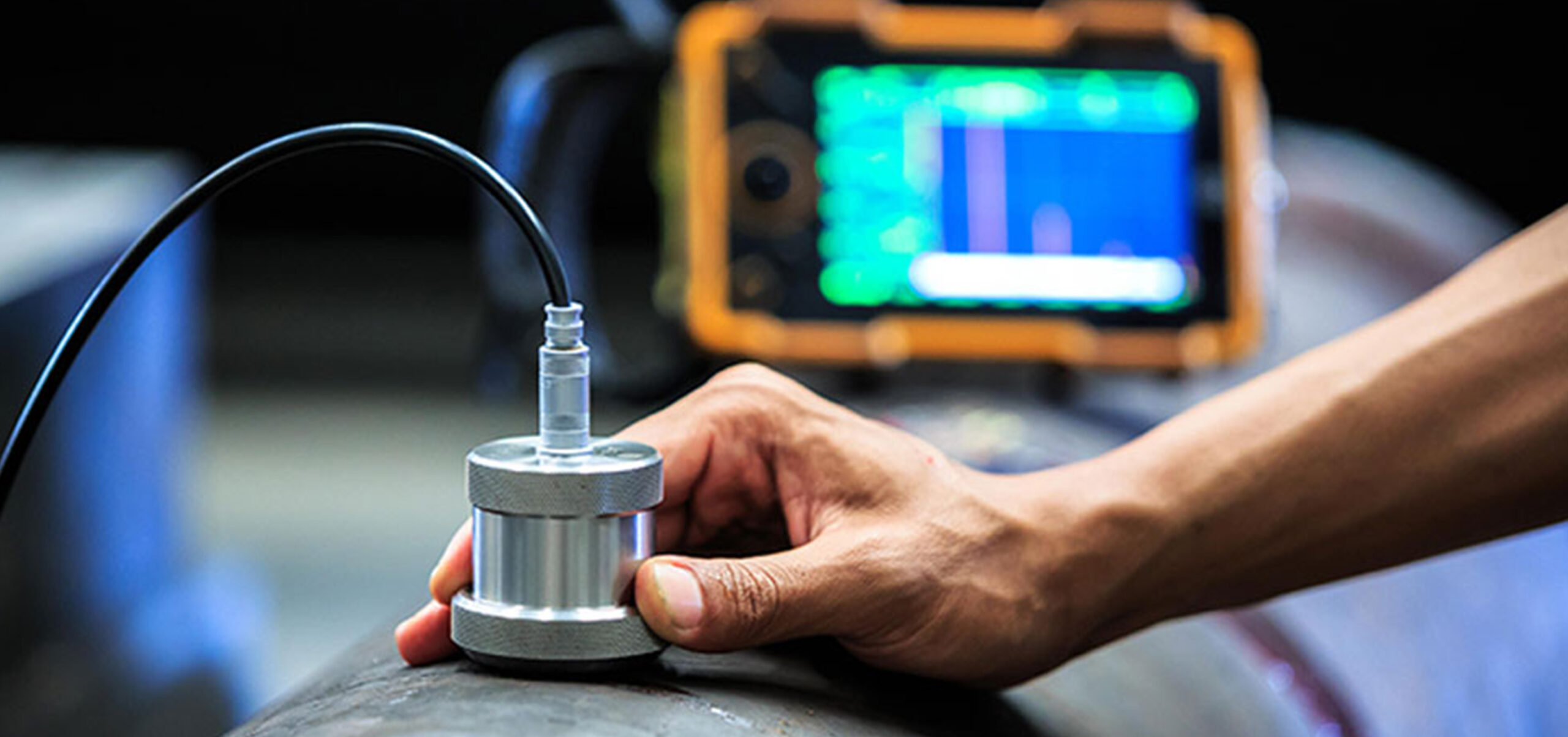

پروب‌های اولتراسونیک به‌صورت دستی یا با روبات‌های خودکار بر روی سطوح مورد نظر نصب می‌شوند. دستگاه‌ها به‌صورت پیوسته داده‌های زمان‑تاخیر و شدت سیگنال را ثبت می‌کنند. برای پوشش کامل، معمولاً از شبکه‌سازی نقاط آزمون (grid) استفاده می‌شود تا هر بخش از سازه به‌دقت بررسی گردد.

تحلیل نتایج و گزارش‌دهی

داده‌های جمع‌آوری‌شده با نرم‌افزارهای تخصصی پردازش می‌شوند. این نرم‌افزارها به‌دست آوردن نقشه‌های تصویری (C‑scan یا B‑scan) کمک می‌کنند که در آن ناهماهنگی‌ها به‌صورت نقاط یا خطوط رنگی نمایان می‌شوند. پس از تفسیر نتایج، مهندسین یک گزارش جامع شامل توصیف ناهماهنگی‌ها، اندازه‌گیری دقیق، پیشنهادات تعمیراتی و ریسک‌پیشنهادات ارائه می‌دهند.

موارد کاربرد عملی در صنایع مختلف

در ساختمان‌های بلند، تست‌های اولتراسونیک برای ارزیابی ستون‌های بتنی، تیرهای پیش‌تنیده و اتصال‌های فولادی به‌کار گرفته می‌شوند. در صنعت نفت و گاز، این روش برای بررسی لوله‌های تحت فشار، مخازن ذخیره‌سازی و سازه‌های زیرزمینی استفاده می‌شود. همچنین، در حوزه انرژی تجدیدپذیر، پنل‌های خورشیدی و پره‌های توربین‌های بادی با هدف تشخیص ترک‌های میکروسکوپی تحت آزمون قرار می‌گیرند.

آینده تست‌های اولتراسونوگرافی در مهندسی سازه

پیشرفت‌های اخیر در زمینه هوش مصنوعی و یادگیری عمیق، امکان تجزیه و تحلیل خودکار سیگنال‌های اولتراسونیک را فراهم کرده است. الگوریتم‌های پیش‌بینی‌گر می‌توانند به‌سرعت الگوهای ناشناخته را شناسایی و خطرات بالقوه را پیش‌بینی کنند. علاوه بر این، ترکیب تست‌های اولتراسونیک با سایر روش‌های NDT مانند رادار زمینی (GPR) یا اشعه ایکس، امکان ارائه یک تصویر جامع و چندبعدی از وضعیت داخلی سازه‌ها را می‌دهد. با این تحولات، انتظار می‌رود تست‌های اولتراسونیک به‌عنوان استاندارد جهانی در ارزیابی ایمنی و دوام سازه‌ها جایگاه ویژه‌ای پیدا کند.

در نهایت، استفاده هوشمندانه و برنامه‌ریزی‌شده از تست‌های غیرمخرب اولتراسونیک می‌تواند به‌عنوان یک ابزار پیشگیرانه، نه تنها هزینه‌های تعمیرات را کاهش دهد، بلکه به‌پایداری و طول عمر بیشتر زیرساخت‌های ملی کمک شایانی نماید.
