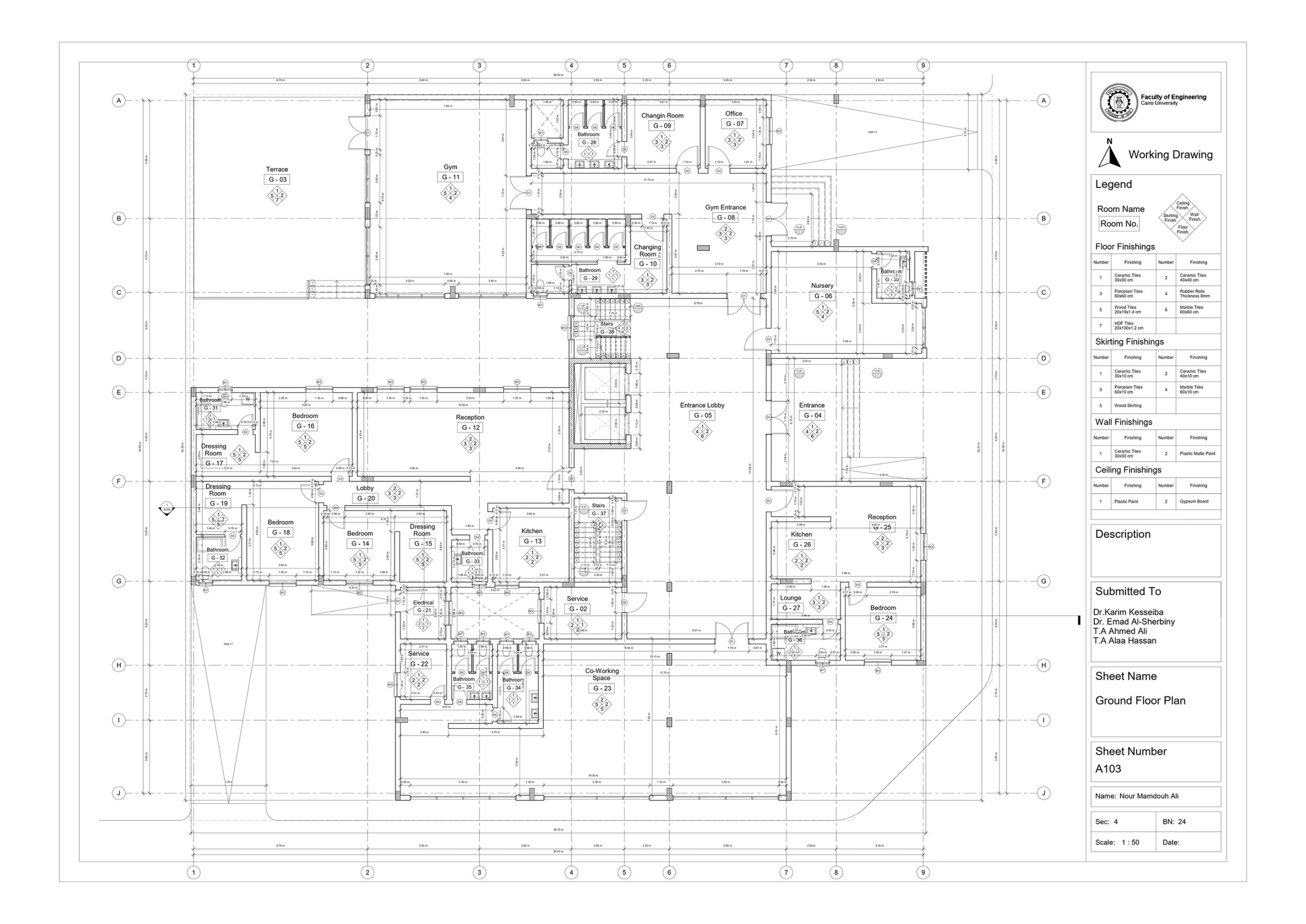

آموزش تهیه نقشه‌های اجرایی دقیق در ساختمان

در عصر دیجیتال، هر پروژه ساختمانی بدون نقشه‌های اجرایی دقیق، همچون سفینه‌ای بدون فرمان‌دهی می‌شود. این نقشه‌ها نه تنها پایه‌ای برای هماهنگی تمام عوامل اجرایی هستند، بلکه نقش کلیدی در کاهش هزینه‌ها، جلوگیری از خطاهای ساخت و افزایش کیفیت نهایی ساختمان دارند. در این مقاله، قدم‌به‑قدم نحوه تهیه نقشه‌های اجرایی دقیق را بررسی می‌کنیم و ابزارهایی را که می‌توانند این فرآیند را به‌صورت هوشمندانه‌تری پیش ببرند، معرفی می‌کنیم.

نقشه‌های اجرایی چیست و چرا اهمیت دارند؟

نقشه‌های اجرایی (Construction Execution Drawings) شامل جزئیات فنی، توالی کارها، زمان‌بندی، مواد مورد استفاده و روش‌های نصب می‌شوند. این اسناد، تفاوت بین یک پروژه موفق و یک پروژه پرخطا را تعیین می‌کنند. در مقایسه با نقشه‌های معماری که بیشتر به شکل بصری طرح کلی می‌پردازند، نقشه‌های اجرایی به‌صورت دقیق‌تری به مراحل فنی می‌نگرند و همهٔ زیرساخت‌ها، اتصالات و جزئیات ساخت را مشخص می‌سازند.

مزایای داشتن نقشه‌های اجرایی دقیق

• کاهش هزینه‌های اضافی: با داشتن جزئیات دقیق، از خرید مواد غیرضروری یا تکرار کارهای قبلی جلوگیری می‌شود.
• بهبود زمان‌بندی: برنامه‌ریزی دقیق باعث می‌شود که هر مرحلهٔ کاری به‌موقع آغاز و به‌سرعت به پایان برسد.
• افزایش ایمنی: مشخص شدن مسیرهای عبور کارگران، مکان نصب تجهیزات ایمنی و روش‌های پیشگیری از خطرات، ریسک حوادث را به‌طور چشمگیری کاهش می‌دهد.
• ارتقاء کیفیت نهایی: با داشتن دستورالعمل‌های دقیق، هر جزئیات ساخت تحت نظارت دقیق قرار می‌گیرد و کیفیت نهایی بهبود می‌یابد.
• سازگاری با استانداردها: نقشه‌های اجرایی می‌توانند تمام الزامات قانونی و استانداردهای ملی و بین‌المللی را در بر بگیرند.

مراحل تهیه نقشه‌های اجرایی دقیق

برای تهیه نقشه‌های اجرایی، باید یک رویکرد سیستماتیک و چند‌مرحله‌ای اتخاذ کنید. در ادامه، هر مرحله را به‌صورت جزئی توضیح می‌دهیم:

1. جمع‌آوری اطلاعات اولیه

در این گام، تمام اسناد معماری، سازه‌ای، تاسیساتی و مکانیکال پروژه جمع‌آوری می‌شوند. مهم‌ترین نکته این است که هر گونه تغییر یا اصلاح در این اسناد باید به‌سرعت به‌روز شود تا از بروز ناسازگاری در مراحل بعدی جلوگیری شود.

2. تحلیل سازه‌ای و تعیین نقاط کلیدی

با استفاده از نرم‌افزارهای تحلیل سازه‌ای، نقاط بحرانی مانند ستون‌های حامل، تیرهای بزرگ و پایه‌های زیر خاک شناسایی می‌شوند. این اطلاعات در نقشه‌های اجرایی به‌صورت نمادهای مخصوص نشان داده می‌شوند تا تیم اجرایی به‌راحتی بتواند به‌موقع اقدام کند.

3. تدوین توالی کارها (Sequencing)

توالی کارها به‌صورت گانت‌شیت (Gantt Chart) یا روش‌های پیشرفته‌تری همچون Critical Path Method (CPM) طراحی می‌شود. این روش‌ها به‌دقت نشان می‌دهند که کدام فعالیت‌ها می‌توانند همزمان انجام شوند و کدام یک باید پس از تکمیل فعالیت‌های دیگر آغاز شوند.

4. انتخاب مواد و تجهیزات

در این مرحله، فهرست دقیق مواد ساختمانی (مانند بتن، فولاد، مصالح عایق) و تجهیزات مورد نیاز (مانند جرثقیل، پمپ‌های بتن) تعیین می‌شود. برای هر ماده، استانداردهای کیفیت، مقدار مورد نیاز و زمان تحویل مشخص می‌گردد.

5. تهیه جزئیات فنی و جزئیات نصب

تمامی جزئیات فنی شامل برش‌ها، اتصالات، روش‌های جوش، نصب عایق‌سازی، نصب تاسیسات برقی و مکانیکی باید در قالب نقشه‌های ۲D یا ۳D ارائه شوند. این جزئیات می‌توانند شامل نمادهای استاندارد، مقیاس‌ها و توضیحات تکمیلی باشند.

6. بازبینی و تایید نهایی

پس از تکمیل نقشه‌ها، تیم‌های مختلف (معماری، سازه، تاسیسات و مدیریت پروژه) باید این اسناد را بررسی و تأیید کنند. هر گونه اختلاف یا عدم‌سازگاری باید در این مرحله رفع شود تا از بروز مشکلات در میدانی جلوگیری شود.

نقش فناوری BIM در تهیه نقشه‌های اجرایی

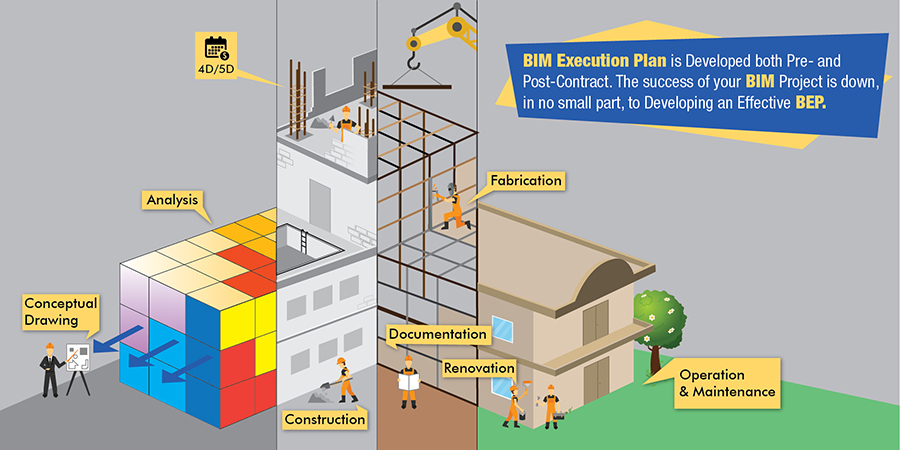

Building Information Modeling (BIM) به‌عنوان یک پلتفرم دیجیتال، امکان ایجاد مدل‌های سه‌بعدی دقیق از تمام اجزای ساختمان را فراهم می‌کند. این فناوری نه تنها به‌صورت گرافیکی اطلاعات را نمایش می‌دهد، بلکه داده‌های زمان‌بندی، هزینه و مواد را نیز در خود جای می‌دهد. استفاده از BIM برای تهیه نقشه‌های اجرایی چند مزیت اساسی دارد:

• یکپارچگی اطلاعات: تمام داده‌ها در یک مدل متمرکز ذخیره می‌شوند و به‌روزرسانی‌ها به‌صورت خودکار در تمام بخش‌ها اعمال می‌شود.
• شبیه‌سازی پیش‌بینی‌گرانه: با اجرای شبیه‌سازی‌های ساخت، می‌توان پیش از شروع کار، مشکلات احتمالی را شناسایی و راه‌حل‌های مناسب را ارزیابی کرد.
• همکاری بی‌درنگ: تیم‌های مختلف می‌توانند به‌صورت همزمان روی یک مدل کار کنند و نظرات خود را به‌سرعت اعمال کنند.
• بهینه‌سازی هزینه و زمان: با تحلیل داده‌های BIM، می‌توان بیشترین بهره‌وری را از مواد و زمان‌های کاری استخراج کرد.

بهترین شیوه‌های نگهداری و به‌روزرسانی نقشه‌های اجرایی

نقشه‌های اجرایی پس از تهیه، به‌صورت یک سند زنده (Living Document) باید به‌روزرسانی شوند. برای این منظور، نکات زیر را در نظر بگیرید:

• از سیستم‌های مدیریت اسناد (Document Management System) استفاده کنید تا همهٔ نسخه‌ها به‌صورت منظم ذخیره و ردیابی شوند.
• هر تغییر در میدانی (مانند تغییرات طراحی یا مواد) باید بلافاصله در نقشه‌های دیجیتال ثبت شود.
• یک فرآیند بازنگری دوره‌ای (مثلاً هر دو هفته) برای بررسی تطابق نقشه‌ها با وضعیت میدانی برگزار کنید.
• تیم‌های مختلف باید دسترسی یکسان به آخرین نسخه‌های نقشه‌ها داشته باشند تا از تداخل اطلاعات جلوگیری شود.

چالش‌های رایج در تهیه نقشه‌های اجرایی و راه‌حل‌های پیشنهادی

هرچند تهیه نقشه‌های دقیق یک هدف قابل دسترس است، اما در عمل با چالش‌های متعددی مواجه می‌شود. در ادامه، مهم‌ترین مشکلات و راهکارهای مقابله با آن‌ها آورده شده است:

1. عدم هماهنگی بین بخش‌های مختلف

غالباً تیم‌های معماری، سازه و تاسیسات به‌صورت جداگانه کار می‌کنند و اطلاعاتشان به‌درستی همگام نمی‌شود. استفاده از یک پلتفرم BIM مشترک و برگزاری جلسات هماهنگی هفتگی می‌تواند این مشکل را به‌طور قابل‌توجهی کاهش دهد.

2. تغییرات ناگهانی در طراحی

در طول پروژه، ممکن است مشتری یا مقامات نظارتی تغییرات جدیدی طلب کنند. برای مقابله با این وضعیت، باید یک فرآیند مدیریت تغییر (Change Management) تعریف شود که شامل ارزیابی هزینه، زمان و تأثیر بر سایر فعالیت‌ها باشد.

3. عدم دقت در برآورد مواد

خطاهای محاسبه‌ای می‌توانند منجر به کمبود یا اضافه‌بودن مواد شوند. استفاده از ابزارهای محاسبه خودکار در BIM، به‌علاوه بررسی دقیق فاکتورهای راندمان (Yield Factors) می‌تواند این خطاها را به حداقل برساند.

4. مشکلات ارتباطی میدانی

کارگران میدانی گاهی به‌دلیل عدم دسترسی به اسناد به‌روز، از نقشه‌های قدیمی استفاده می‌کنند. نصب ایستگاه‌های دیجیتال در محل کار و استفاده از اپلیکیشن‌های موبایلی برای دسترسی سریع به نقشه‌ها، این مشکل را حل می‌کند.

نتیجه‌گیری و توصیه‌های نهایی

تهیه نقشه‌های اجرایی دقیق، نقطهٔ عطفی در موفقیت هر پروژه ساختمانی است. با پیروی از مراحل منظم، استفاده از فناوری BIM و رعایت شیوه‌های به‌روزرسانی مستمر، می‌توانید ریسک‌های ساخت را به‌صورت قابل‌قابول کاهش داده و بهره‌وری کلی پروژه را ارتقا دهید. توصیهٔ نهایی ما این است که برای هر پروژه، یک تیم تخصصی مختص به تهیه و مدیریت نقشه‌های اجرایی تشکیل دهید و از ابزارهای دیجیتال پیشرفته برای همگام‌سازی اطلاعات بهره ببرید. این رویکرد نه تنها هزینه‌ها را به‌صورت مستقیم کاهش می‌دهد، بلکه باعث می‌شود ساختمان نهایی با کیفیت بالاتر، ایمنی بیشتر و زمان‌بندی دقیق‌تری تحویل داده شود.
