آموزش اجرای تونل به روش NATM

روش NATM (New Austrian Tunnelling Method) به‌عنوان یکی از پیشرفته‌ترین فناوری‌های حفاری تونل در جهان شناخته می‌شود که با بهره‌گیری از اصول ژئوتکنیک و مهندسی سازه، امکان ساخت تونل‌های طولانی و با مقاطع متنوع را در شرایط خاکی و سنگی پیچیده فراهم می‌کند. این روش نه تنها سرعت اجرای پروژه را افزایش می‌دهد، بلکه هزینه‌های مرتبط با تقویت پیش‌زمینه و پشتیبانی موقت را به‌طور قابل‌توجهی کاهش می‌دهد. در این مقاله، به‌صورت گام‌به‌گام و با جزئیات فنی، فرآیند اجرای تونل به روش NATM را بررسی می‌کنیم.

اصول پایه‌ای روش NATM

در قلب NATM، مفهوم پشتیبانی خودکار (self-supporting) قرار دارد؛ به این معنا که خاک یا سنگ اطراف به‌عنوان یک عنصر سازه‌ای فعال در برابر فشارهای ناشی از حفاری به کار گرفته می‌شود. برای این منظور، ترکیبی از مهندسی ژئوتکنیک، مانیتورینگ دقیق و استفاده از مواد تقویت‌کننده مانند بتن پیش‌پوشش (shotcrete) به‌کار می‌رود.

از مهم‌ترین اصول می‌توان به موارد زیر اشاره کرد:

• تحلیل دقیق ژئوتکنیکی پیش از شروع کار؛ شامل بررسی مقاومت، رفتار پویایی و فشارهای خاک.
• استفاده از پوشش بتن پاششی به‌عنوان اولین لایه پشتیبانی؛ این لایه به‌سرعت سفت می‌شود و فشارهای جانبی را تحمل می‌کند.
• نصب لایه‌های تقویتی (مانند فولاد یا فایبرگلاس) به‌صورت تدریجی و بسته به نیازهای سازه‌ای.
• مانیتورینگ مستمر تغییرات فشار، تغییر شکل و ترک‌گذاری با استفاده از سنسورهای پیشرفته.

مراحل اجرایی پروژه NATM

1. برنامه‌ریزی و مطالعات پیش‌نیاز

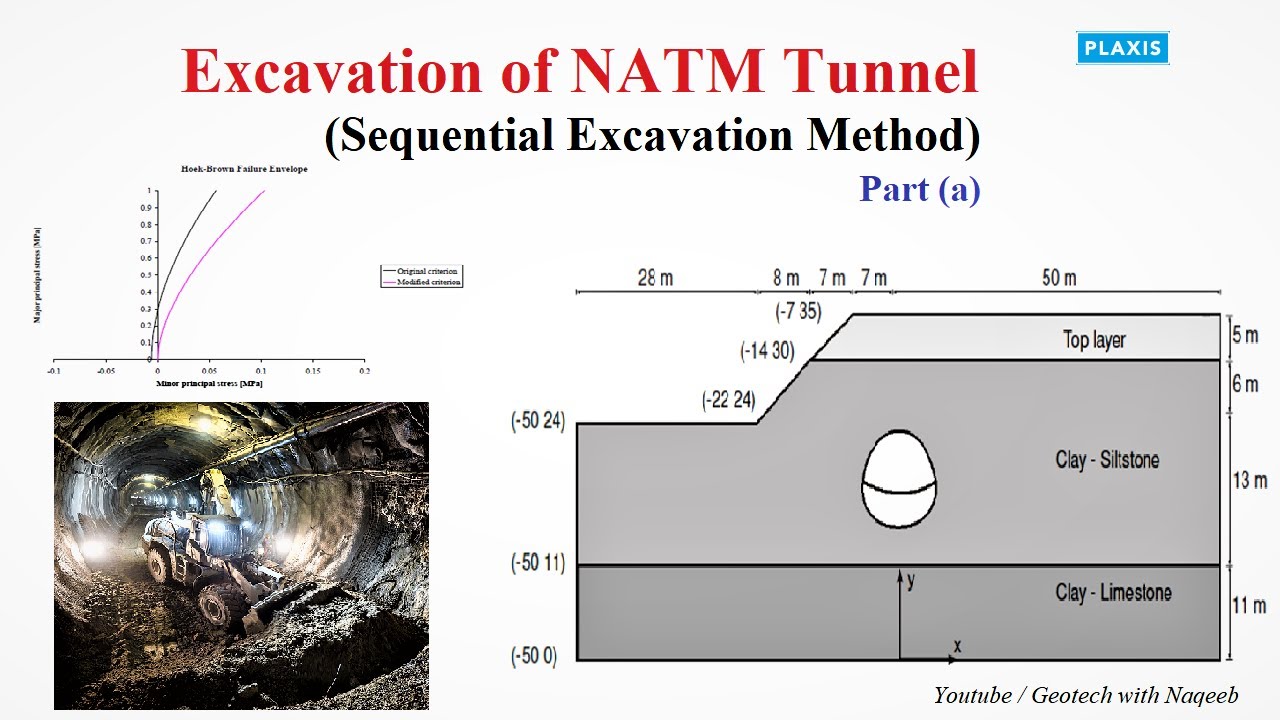

قبل از هر اقدامی، تیم مهندسی باید یک مطالعه ژئوتکنیکی جامع انجام دهد. این مطالعه شامل حفر چاه‌های آزمایشی، تست‌های لابراتوار (مانند آزمون فشار و مقاومت) و مدل‌سازی عددی می‌شود. نتایج این مطالعات، پایه تصمیم‌گیری در مورد نوع پوشش بتن، ضخامت لایه‌های تقویت‌کننده و زمان‌بندی کارها را فراهم می‌کند.

2. حفاری پیش‌زمینه (Advance Heading)

در این مرحله، با استفاده از ماشین‌های حفاری پیشرفته یا روش‌های دستی، پیش‌زمینه تونل به طول موردنظر پیش می‌رود. در طول این فرآیند، پوشش بتن پاششی بلافاصله پس از استخراج خاک یا سنگ اعمال می‌شود تا یک لایه حفاظتی ابتدایی شکل گیرد. این لایه معمولاً به‌سرعت (در کمتر از ۲۲ ثانیه) سفت می‌شود و فشارهای جانبی را کاهش می‌دهد.

در صورتی که شرایط خاکی ناپایدار باشد، می‌توان از پشتیبانی موقت مانند قوس‌های فولادی یا ساند‌فیلد (sand filling) استفاده کرد تا از ریزش‌های ناخواسته جلوگیری شود.

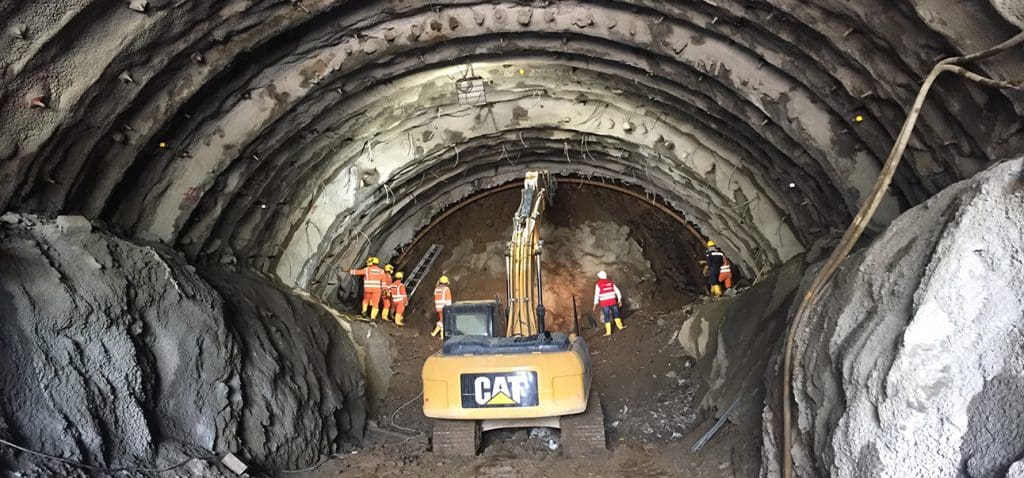

3. نصب لایه‌های تقویت‌کننده

پس از تثبیت پیش‌زمینه با بتن پاششی، لایه‌های تقویت‌کننده به‌صورت تدریجی نصب می‌شوند. این لایه‌ها می‌توانند شامل:

• فایبرگلاس یا پلیمرهای تقویتی برای افزایش مقاومت کششی.
• پروفیل‌های فولادی یا آلومینیومی جهت بهبود مقاومت خمشی.
• پوشش‌های عایق آب برای جلوگیری از نفوذ آب به داخل تونل.

انتخاب مواد بسته به شرایط ژئوتکنیکی و نیازهای سازه‌ای متفاوت است. برای مثال، در خاک‌های نرم و رسی، استفاده از فایبرهای پلی‌استر می‌تواند انعطاف‌پذیری لازم را فراهم کند.

4. مانیتورینگ و کنترل کیفیت

یکی از کلیدهای موفقیت در پروژه‌های NATM، نظارت مداوم بر تغییرات سازه‌ای است. برای این منظور، از ابزارهای زیر استفاده می‌شود:

• سنسورهای فشار (Pressure transducers) برای اندازه‌گیری فشارهای خاکی.
• سنسورهای تغییر شکل (Inclinometers) جهت پیگیری تغییرات زاویه‌ای دیواره‌ها.
• سیستم‌های تصویربرداری (مثل لیزر اسکن) برای شناسایی ترک‌ها و نواحی آسیب‌پذیر.

داده‌های جمع‌آوری شده به‌صورت لحظه‌ای به مرکز کنترل منتقل می‌شود و در صورت بروز هرگونه انحراف از مقادیر مرجع، اقدامات اصلاحی فوری اتخاذ می‌گردد.

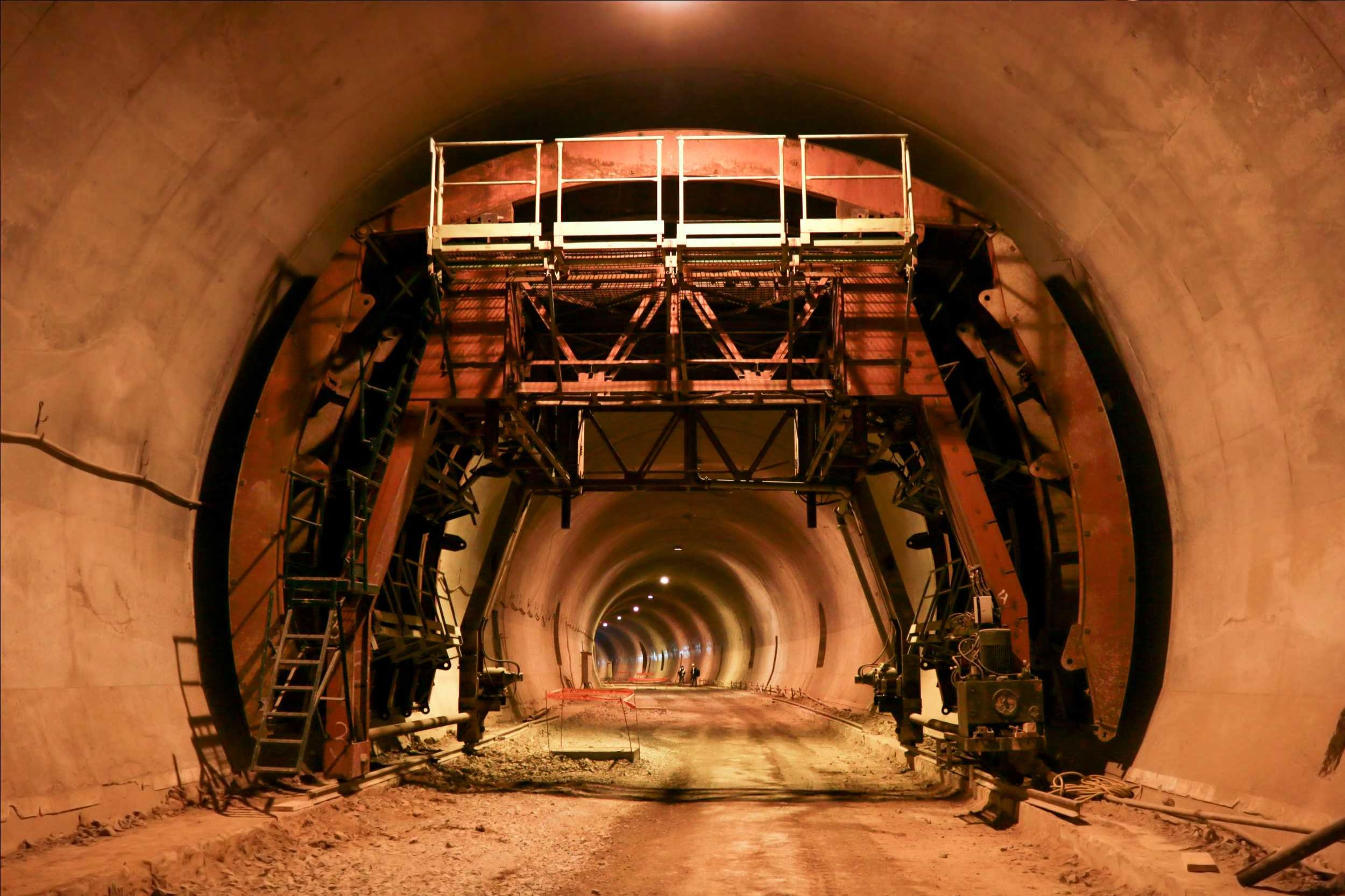

5. تکمیل و پایان کار

پس از اتمام حفاری و نصب تمام لایه‌های تقویت، مرحله نهایی شامل انجام آزمون‌های نهایی کنترل کیفیت می‌شود. این آزمون‌ها شامل تست‌های فشار داخلی، بررسی تکون‌پذیری (deflection) و ارزیابی نهایی پوشش‌های عایق است. پس از تأیید نتایج، تونل آماده بهره‌برداری می‌شود.

مزایای کلیدی استفاده از NATM در پروژه‌های ساختمانی

روش NATM به‌خاطر مزایای فراوانی که نسبت به تکنیک‌های سنتی حفاری ارائه می‌دهد، مورد توجه مهندسان و شرکت‌های ساختمانی قرار گرفته است. برخی از این مزایا عبارتند از:

• سرعت بالای اجرا: به‌دلیل استفاده از پوشش بتن پاششی و پشتیبانی خودکار، زمان حفاری به‌طور قابل‌توجهی کاهش می‌یابد.
• هزینه کمتر: نیاز به ساختارهای موقت سنگین و هزینه‌های مرتبط با آن به حداقل می‌رسد.
• انعطاف‌پذیری در مواجهه با شرایط خاکی متغیر: با تنظیم ترکیب بتن و لایه‌های تقویت‌کننده، می‌توان به‌سرعت به شرایط جدید سازگار شد.
• امنیت بالا: مانیتورینگ پیوسته و واکنش سریع به هرگونه تغییر، خطر ریزش یا سقوط زمین را به‌طور چشمگیری کاهش می‌دهد.

نکات کلیدی برای موفقیت در اجرای NATM

برای دستیابی به نتایج مطلوب در پروژه‌های NATM، رعایت نکات زیر حیاتی است:

• تحلیل دقیق ژئوتکنیکی پیش از شروع کار؛ عدم توجه به این مرحله می‌تواند منجر به ریسک‌های بزرگ شود.
• انتخاب ترکیب مناسب بتن پاششی؛ ترکیب‌های مختلف (مانند افزودن الیاف یا افزودنی‌های شیمیایی) می‌توانند ویژگی‌های مکانیکی موردنیاز را فراهم کنند.
• نظارت مستمر و به‌روز؛ استفاده از فناوری‌های نوین مانیتورینگ برای جلوگیری از حوادث ناخواسته.
• تدابیر ایمنی دقیق برای تیم اجرایی؛ آموزش‌های منظم و تجهیزات حفاظتی الزامی است.

نتیجه‌گیری

روش NATM با ترکیب مهندسی ژئوتکنیک، بتن پاششی پیشرفته و مانیتورینگ دقیق، یک راه‌حل جامع برای ساخت تونل‌های مدرن در شرایط پیچیده فراهم می‌کند. با درک صحیح اصول پایه‌ای، برنامه‌ریزی دقیق و استفاده بهینه از فناوری‌های نوین، می‌توان پروژه‌های تونل‌سازی را با سرعت، هزینه‌بهینه و ایمنی بالا به اتمام رساند. برای مهندسان عمران و شرکت‌های ساختمانی که به دنبال پیشرفت در حوزه زیرساخت‌های حمل‌ونقل هستند، NATM یک گزینه ایده‌آل و قابل اعتماد به‌نظر می‌رسد.
