آموزش طراحی رمپ‌ها و آسانسورهای استاندارد

در عصر شهرهای هوشمند و ساختمان‌های پایدار، دسترسی‌پذیری برای همه افراد، به‌ویژه افراد دارای محدودیت حرکتی، از ملزومات اساسی طراحی محسوب می‌شود. رمپ‌ها و آسانسورهای استاندارد نه تنها به‌عنوان ابزارهای فیزیکی برای عبور افراد از سطوح مختلف عمل می‌کنند، بلکه نمادی از رعایت حقوق بشر و قوانین ملی و بین‌المللی نیز هستند. این مقاله به‌صورت گام‌به‌گام به بررسی اصول طراحی، استانداردهای مربوطه و نکات عملی برای اجرای صحیح رمپ‌ها و آسانسورهای استاندارد می‌پردازد.

استانداردهای ملی و بین‌المللی در طراحی رمپ‌ها

در ایران، استانداردهای مربوط به رمپ‌های دسترسی‌پذیر در استاندارد ملی ساختمان (س ۲۲۲) و استانداردهای جهانی مانند ADA (Americans with Disabilities Act) تعریف شده‌اند. مهم‌ترین معیارها شامل شیب حداکثر، عرض حداقل، ارتفاع ریل‌نگهدارنده و سطح ضد لغزش می‌باشند.

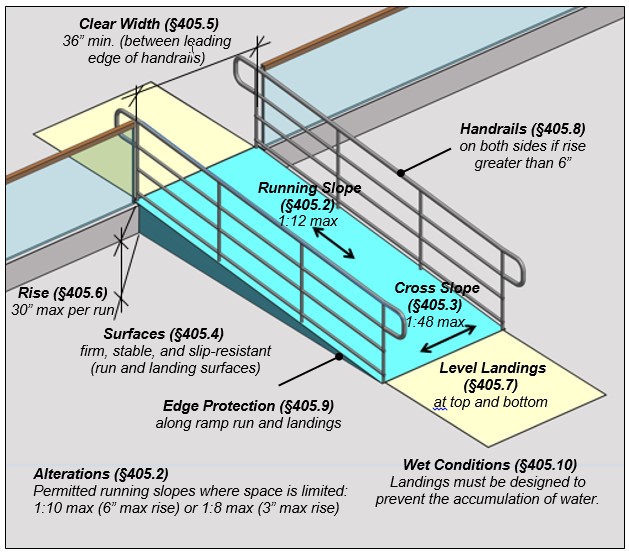

شیب پیشنهادی برای رمپ‌های عمومی حداکثر 1 به 12 (8.33٪) است؛ در حالی که برای فضاهای داخلی می‌توان از شیب 1 به 20 (5٪) استفاده کرد. این مقدار به‌منظور جلوگیری از خستگی و خطر سقوط برای افراد استفاده‌کننده تعیین می‌شود.

عرض حداقل رمپ باید حداقل 90 سانتی‌متر باشد تا دو نفر به‌صورت همزمان بتوانند عبور کنند. در مواردی که فضای کافی وجود ندارد، می‌توان از عرض 80 سانتی‌متر استفاده کرد، اما باید دو ریل‌نگهدارنده در هر سمت نصب شود.

سطح رمپ باید از مواد ضد لغزش مانند پوشش‌های EPDM یا سرامیک‌های مخصوص استفاده کند. این مواد علاوه بر افزایش ایمنی، مقاومت بالایی در برابر شرایط جوی مختلف دارند.

طراحی ریل‌نگهدارنده‌ها

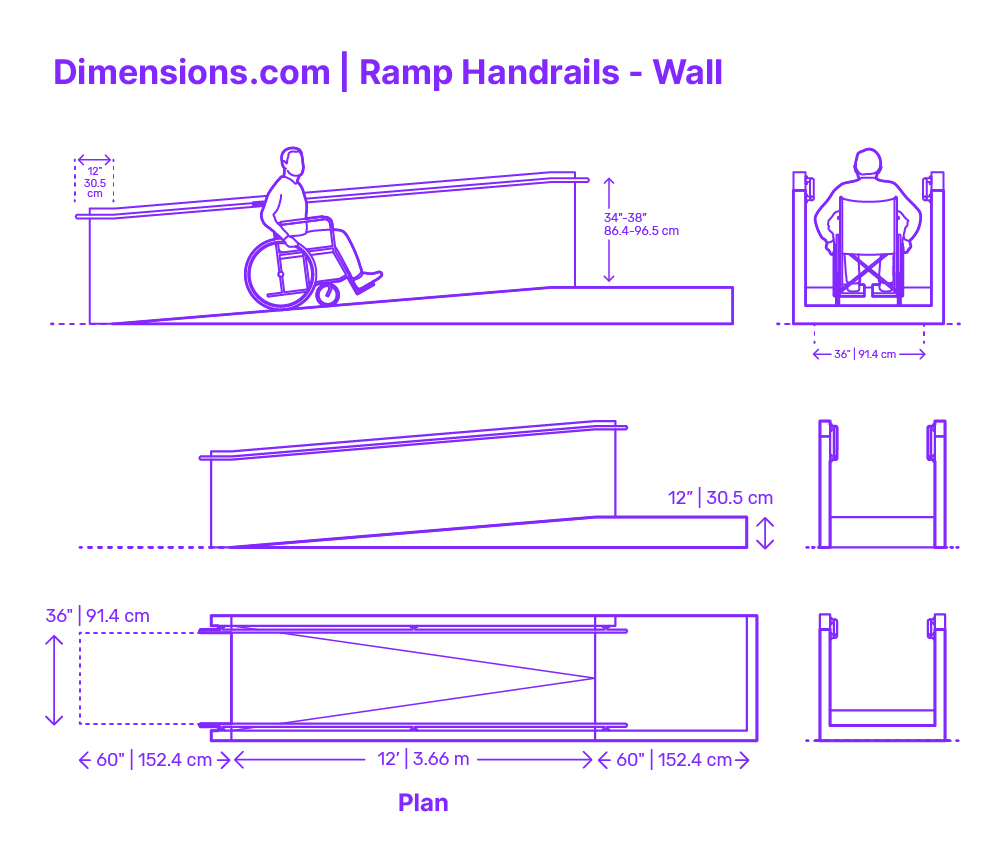

ریله‌های نگهدارنده باید در ارتفاع بین 85 تا 95 سانتی‌متر از سطح رمپ قرار گیرند. فاصله بین ریل‌ها نباید بیش از 5 سانتی‌متر باشد تا از عبور چرخ‌دست‌ها جلوگیری شود. در کنار این موارد، انتهای رمپ باید دارای نرده‌های ایمنی با ارتفاع حداقل 120 سانتی‌متر باشد.

راهنمای عملی برای طراحی آسانسورهای استاندارد

آسانسورها به‌عنوان تجهیزاتی پیچیده، نیازمند رعایت دقیق استانداردهای فنی، ایمنی و دسترسی‌پذیری هستند. در ایران، استانداردهای مربوط به آسانسورها در استاندارد ملی آسانسور (س ۲۲۲‑۲) و ISO 25745 تعریف شده‌اند.

از مهم‌ترین معیارها می‌توان به موارد زیر اشاره کرد:

• درهای آسانسور: باید عرض حداقل 90 سانتی‌متر و ارتفاع حداقل 200 سانتی‌متر داشته باشند. درهای اتوماتیک با حسگرهای اضطراری باید نصب شوند.
• فضای داخلی: برای امکان حرکت آزاد ویلچر، فضای داخلی آسانسور باید حداقل 110 سانتی‌متر در عرض و 140 سانتی‌متر در عمق داشته باشد.
• دکمه‌های کنترل: باید در ارتفاع 90 تا 120 سانتی‌متر از سطح کف قرار گیرند و با حروف برجسته و برجسته‌سازی مناسب برای افراد کم‌بین طراحی شوند.
• سیستم اضطراری: شامل دکمه توقف اضطراری، آلارم صوتی و نورانی و سیستم ارتباط دوطرفه برای تماس با مرکز کنترل می‌باشد.

انتخاب نوع آسانسور

براساس نیازهای ساختمان، می‌توان از سه نوع اصلی آسانسور استفاده کرد:

• آسانسور هیدرولیک: مناسب برای ساختمان‌های متوسط ارتفاعی و فضاهای محدود؛ مزیت اصلی آن سادگی نصب و هزینه کمتر است.
• آسانسور الکتریکی (تراکشن): برای ساختمان‌های بلند و پرتردد؛ این نوع دارای سرعت بالاتر و مصرف انرژی بهینه‌تری می‌باشد.
• آسانسور پنوماتیک: به‌کارگیری در فضاهای بسیار محدود؛ نیاز به راه‌راه‌های مکانیکی کمتری دارد.

مراحل اجرایی طراحی و ساخت رمپ و آسانسور

فرآیند طراحی به‌صورت یک زنجیره منسجم از مطالعات پیش‌طرح تا تحویل نهایی انجام می‌شود. در ادامه به‌تفصیل این مراحل شرح داده می‌شود:

1. بررسی نیازها و تحلیل فضای موجود

در ابتدا، تیم مهندسی باید با استفاده از نقشه‌های معماری، نقاط ورود و خروج، ارتفاع‌های مختلف و مسیرهای عبوری را شناسایی کند. این مرحله شامل بررسی محدودیت‌های ساختاری مانند ستون‌ها، تیرها و زیرساخت‌های موجود است.

2. تعیین مشخصات فنی بر پایه استانداردها

پس از شناخت فضا، شیب، عرض، ارتفاع ریل‌نگهدارنده و سایر پارامترهای رمپ تعیین می‌شود. برای آسانسور نیز ظرفیت بار، سرعت، نوع موتور و تعداد ایستگاه‌ها مشخص می‌گردد.

3. طراحی جزئیات اجرایی و تهیه مستندات

نقشه‌های دقیق شامل مقاطع، جزئیات اتصال، مواد مورد استفاده و روش‌های نصب تهیه می‌شود. در این مرحله، نقشه‌های سازه‌ای برای اطمینان از تحمل بارهای اضافه توسط ساختمان نیز ایجاد می‌گردد.

4. انتخاب مواد مناسب و تأمین قطعات

برای رمپ‌ها، موادی نظیر فولاد گالوانیزه، چوب مقاوم در برابر رطوبت یا ترکیب بتن و پوشش ضد لغزش استفاده می‌شود. برای آسانسور، قطعات اصلی شامل موتور، درب‌های اتوماتیک، کنترل‌کننده PLC و سیستم‌های ایمنی باید از تامین‌کنندگان معتبر خریداری شوند.

5. نظارت بر اجرا و آزمون‌های کیفی

در طول ساخت، تیم نظارت فنی باید اطمینان حاصل کند که تمامی مراحل مطابق با نقشه‌ها و استانداردهای ایمنی انجام می‌شود. پس از اتمام کار، آزمون‌های عملکردی شامل تست بار، تست سرعت، تست ایستگاه اضطراری و تست دسترسی‌پذیری برای افراد دارای محدودیت حرکتی انجام می‌گیرد.

6. تحویل نهایی و مستندسازی

پس از تأیید نهایی، یک دفترچه راهنمای کاربری شامل نکات نگهداری، برنامه‌ریزی تعمیرات دوره‌ای و تماس‌های اضطراری به مالک تحویل داده می‌شود. این مستندات به‌عنوان بخشی از تضمین کیفیت پروژه محسوب می‌شوند.

نکات نگهداری و بهبود عملکرد طولانی‌مدت

برای حفظ کارایی و ایمنی رمپ‌ها و آسانسورها، برنامه‌ریزی منظم برای بازرسی و نگهداری ضروری است. برخی از اقدامات مهم عبارتند از:

• بازرسی دوره‌ای ریل‌نگهدارنده‌ها برای اطمینان از عدم سست شدن یا زنگ‌زدگی.
• تمیز کردن منظم سطوح ضد لغزش رمپ برای جلوگیری از انباشت گرد و خاک.
• بررسی عملکرد درب‌های آسانسور و حسگرهای اضطراری؛ تعویض قطعات فرسوده هر 12 ماه یکبار توصیه می‌شود.
• نظارت بر سیستم‌های الکتریکی و اطمینان از عدم وجود نوسان یا اشکال در منبع تغذیه.

در نهایت، رعایت استانداردها نه تنها به بهبود کیفیت زندگی افراد کمک می‌کند، بلکه اعتبار و ارزش افزوده‌ای برای ساختمان‌ها به‌وجود می‌آورد. با پیروی دقیق از راهنمایی‌های ارائه‌شده در این مقاله، می‌توانید پروژه‌های رمپ و آسانسور خود را با اطمینان از سازگاری با قوانین، ایمنی و کارایی به‌صورت کامل اجرا کنید.
