نکات مهم در طراحی لوله‌کشی گاز ساختمان

طراحی لوله‌کشی گاز در ساختمان‌ها یکی از حساس‌ترین مراحل مهندسی است که نه تنها بر کارایی سیستم تأثیر می‌گذارد بلکه مستقیماً به ایمنی ساکنان و حفظ استانداردهای ملی مرتبط می‌شود. هرگونه نقص در این بخش می‌تواند منجر به حوادث جدی مانند نشت گاز یا انفجار شود؛ بنابراین رعایت نکات کلیدی در هر مرحله از طراحی و اجرا امری ضروری است.

۱. بررسی نیازهای پایه‌ای و تعیین بار گاز

قبل از هر چیز، مهندسان باید با دقت میزان مصرف گاز ساختمان را بر اساس تعداد واحدهای مسکونی یا تجاری، نوع وسایل گازسوز (آشپزخانه، آبگرم‌کن، بخاری) و زمان‌برداری‌های متغیر محاسبه کنند. این اطلاعات پایه برای انتخاب فشار کاری مناسب، قطر لوله‌ها و تعداد خطوط توزیع ضروری است.

۲. انتخاب مصالح مناسب برای لوله‌کشی گاز

مصالح لوله‌کشی گاز باید از نظر مقاومت در برابر خوردگی، تحمل فشار و دوام در طولانی‌مدت مورد ارزیابی قرار گیرند. در ایران، لوله‌های فولادی گالوانیزه (SG) و لوله‌های پلی‌اتیلن (PE) به‌عنوان دو گزینه اصلی شناخته می‌شوند. لوله‌های فولادی برای فشارهای بالا و مسیرهای کوتاه مناسب‌اند، در حالی که لوله‌های PE به دلیل انعطاف‌پذیری و مقاومت در برابر خوردگی برای مسیرهای طولانی و پیچیده ترجیح داده می‌شوند.

۲.۱. استانداردهای ملی و بین‌المللی

تمامی لوله‌ها باید مطابق با استانداردهای ملی (مانند آیین‌نامه‌های ساختمان، استانداردهای گاز طبیعی) و بین‌المللی (ISO 9001، EN 1779) باشند. رعایت این استانداردها نه تنها تضمین‌کننده ایمنی است، بلکه در صورت بروز مشکل، مسئولیت‌پذیری سازنده را نیز تسهیل می‌کند.

۳. محاسبه فشار کاری و تعیین قطر لوله‌ها

محاسبه فشار کاری (Operating Pressure) بر پایه فشار ورودی اصلی شبکه گاز، ضریب کاهش فشار در طول مسیر و فشار مصرفی نهایی انجام می‌شود. برای محاسبه قطر لوله، از فرمول‌های هیدرولیک مانند معادله هازنبیچ یا روش‌های نرم‌افزاری تخصصی استفاده می‌گردد. در این مرحله، توجه به نکات زیر مهم است:

• حفظ فشار در محدودهٔ ۲۵٪ تا ۳۵٪ از فشار ورودی برای جلوگیری از نشت و کاهش کارایی.
• استفاده از قطرهای استاندارد (مثلاً DN15, DN20, DN25) که در بازار به‌راحتی قابل تهیه‌اند.
• محاسبه دقیق افت فشار به‌منظور جلوگیری از کاهش فشار ناخواسته در نقاط دورتر.

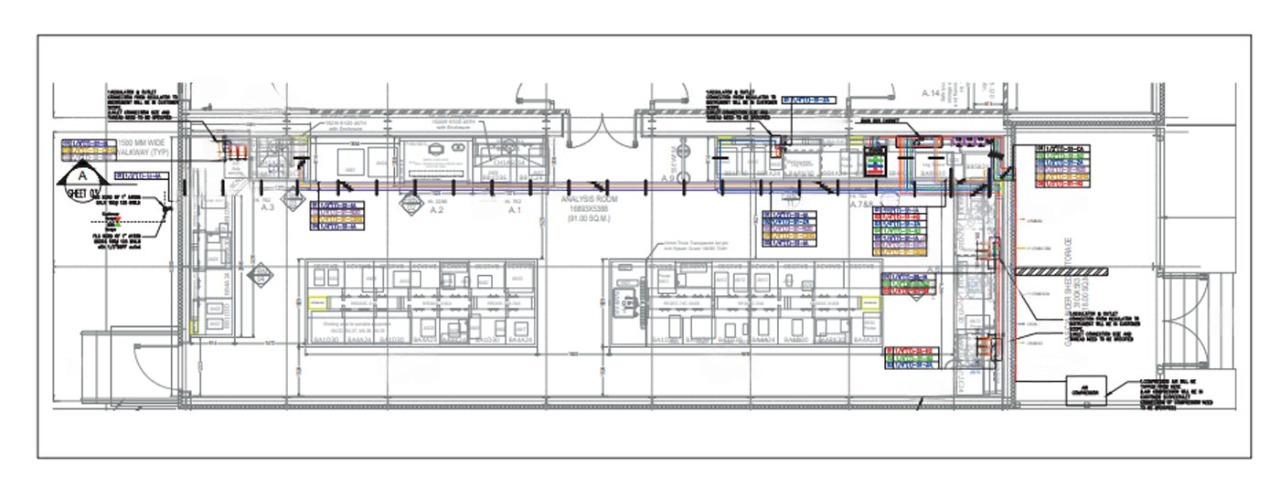

۴. طرح‌ریزی مسیر لوله‌کشی در پلان ساختمان

در این بخش، مهندسان باید مسیرهای اصلی و فرعی لوله‌کشی را بر روی پلان‌های معماری مشخص کنند. نکات کلیدی عبارتند از:

• اجتناب از عبور لوله گاز در مسیرهای الکتریکی قدرتمند یا در نزدیکی تجهیزات حرارتی با دمای بالا.
• حفظ فاصلهٔ حداقل ۳۰ سانتی‌متر بین لوله گاز و دیوارهای باربر برای جلوگیری از آسیب‌های ساختاری.
• استفاده از کانال‌کشی‌های محافظ (مانند لوله‌سازهای فلزی یا پلی‌اتیلن) برای عبور لوله‌ها از طریق فضاهای مشترک.

۵. نکات ایمنی و تست‌های لازم قبل از بهره‌برداری

پس از اتمام نصب، انجام تست‌های فشار (Pressure Test) و تست نشتی (Leak Test) الزامی است. در این تست‌ها، لوله‌ها با فشار بیش از فشار کاری ۱٫۲ تا ۱٫۵ برابر پر می‌شوند و به‌دقت بررسی می‌شود که هیچ نقطه‌ٔ نشت وجود نداشته باشد. در صورت شناسایی نشت، باید بلافاصله تعمیر یا تعویض شود.

علاوه بر این، نصب شیرهای قطع اضطراری در نقاط کلیدی (مثلاً ورودی اصلی به ساختمان، نزدیکی آشپزخانه‌ها) و برچسب‌گذاری واضح مسیر لوله‌کشی در نقشه‌های اجرایی، از الزامات اساسی ایمنی محسوب می‌شود.

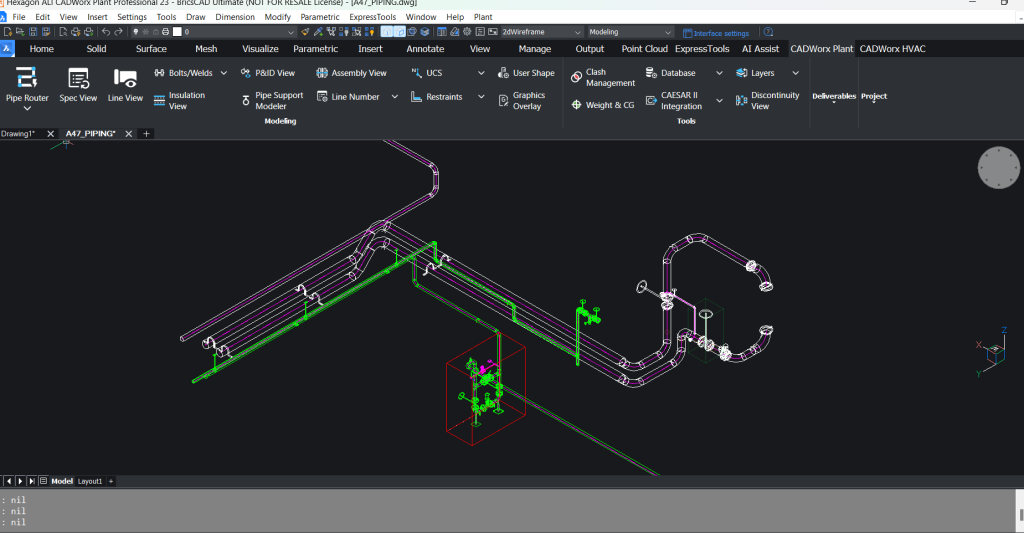

۶. استفاده از نرم‌افزارهای تخصصی برای طراحی دقیق

امروزه نرم‌افزارهای طراحی مهندسی مانند AutoCAD MEP، Revit MEP و نرم‌افزارهای محاسبه فشار گاز (مثلاً PipeFlow) به‌طور گسترده‌ای برای مدل‌سازی سه‌بعدی و شبیه‌سازی جریان گاز به کار گرفته می‌شوند. این ابزارها امکان بررسی هم‌پوشانی مسیرهای لوله‌کشی با سایر سیستم‌ها (برق، آب، تهویه) و پیش‌بینی مشکلات احتمالی را فراهم می‌سازند.

۶.۱. نکات کلیدی در استفاده از AutoCAD برای لوله‌کشی گاز

در AutoCAD، استفاده از لایه‌های مجزا برای لوله‌های گاز، خطوط فشار و نقاط اتصال، امکان مدیریت بهتر و جلوگیری از اشتباه در مرحله‌ی ترسیم را فراهم می‌کند. همچنین، بهره‌گیری از بلوک‌های استاندارد (Block) برای شیرها، گره‌ها و اتصالات، زمان طراحی را به‌طور چشمگیری کاهش می‌دهد.

۷. نگهداری دوره‌ای و بازرسی‌های پس از نصب

یک سیستم لوله‌کشی گاز بدون نگهداری منظم نمی‌تواند عملکرد بهینه خود را حفظ کند. برخی اقدامات توصیه‌شده عبارتند از:

• بازرسی سالانه توسط تکنسین‌های مجرب برای بررسی نشتی‌های مخفی یا خوردگی لوله‌ها.
• تمیز کردن فیلترهای گاز و اطمینان از عدم تجمع رسوبات که می‌توانند جریان گاز را محدود کنند.
• بازبینی شیرهای قطع اضطراری و اطمینان از عملکرد صحیح آن‌ها در زمان‌های اضطراری.

۸. جمع‌بندی و اهمیت پیروی از نکات کلیدی

طراحی لوله‌کشی گاز ساختمان یک فرآیند چند‌مرحله‌ای است که ترکیبی از دانش فنی، رعایت استانداردهای ایمنی و استفاده از ابزارهای مدرن را می‌طلبد. با توجه به موارد مطرح‌شده—از تعیین بار گاز و انتخاب مصالح مناسب تا محاسبه فشار کاری، طرح‌ریزی مسیر، تست‌های ایمنی و نگهداری—می‌توان اطمینان حاصل کرد که سیستم گاز نه تنها کارآمد، بلکه ایمن و پایدار خواهد بود. در نهایت، هرگونه کوتاهی در این مراحل می‌تواند پیامدهای جدی برای ساکنان و سازندگان داشته باشد؛ بنابراین، رعایت دقیق نکات مهم در طراحی لوله‌کشی گاز ساختمان، سرمایه‌گذاری هوشمندانه‌ای برای آینده‌ای ایمن و بدون خطر است.
