آموزش طراحی قالب‌های مدولار در ساختمان

قالب‌های مدولار به عنوان یکی از پیشرفت‌های مهم در فناوری ساخت‌وساز، امکان اجرای سریع، دقیق و اقتصادی پروژه‌های ساختمانی را فراهم می‌آورند. در این مقاله، به بررسی اصول پایه‌ای طراحی قالب‌های مدولار، مزایای کلیدی آن‌ها و گام‌های عملی برای پیاده‌سازی موفق می‌پردازیم تا مهندسان، معماران و کارفرمایان بتوانند با اطمینان به این فناوری نوین روی آوردند.

مفهوم و اصول پایه‌ای قالب‌های مدولار

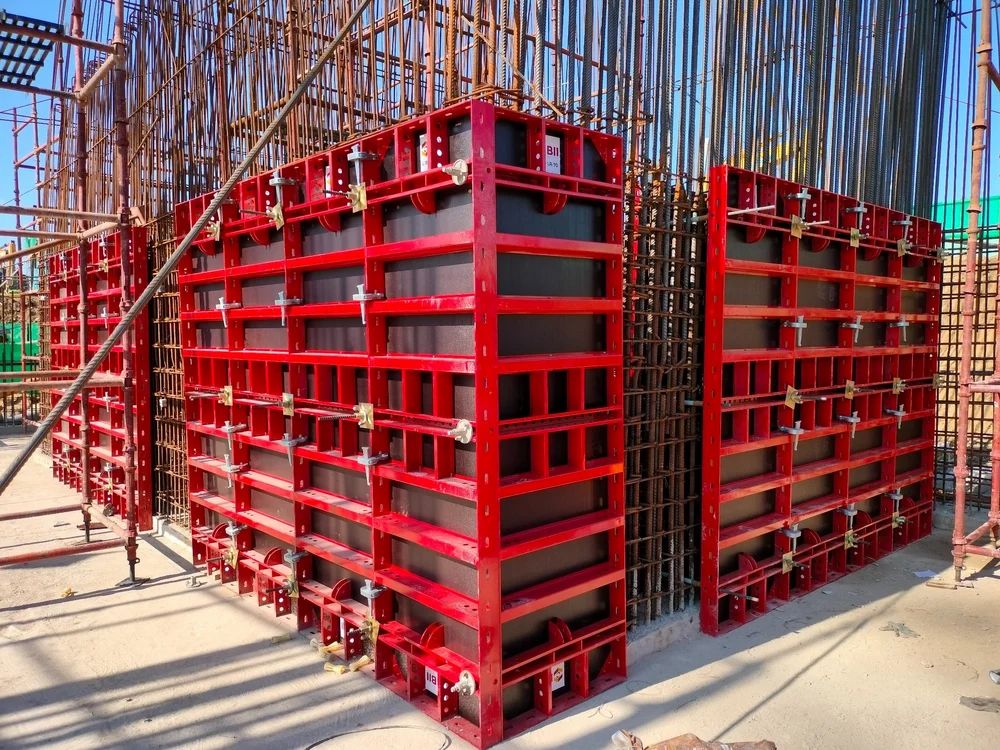

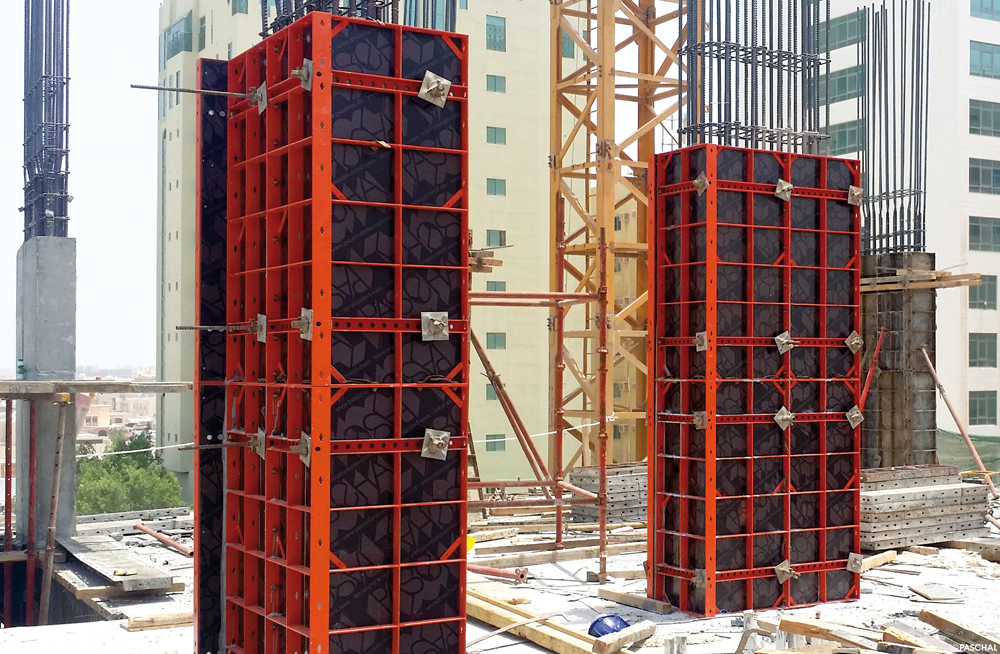

قالب مدولار به‌معنی واحدهای پیش‌ساخته‌ای است که به‌صورت استاندارد و قابل ترکیب، برای شکل‌دادن به بتن در انواع سازه‌ها به کار می‌روند. این واحدها معمولاً از مواد مقاوم مانند فولاد، پلی‌استر یا ترکیب‌های کامپوزیتی ساخته می‌شوند و می‌توانند به‌سرعت در محل پروژه مونتاژ شوند.

اصول اساسی طراحی قالب‌های مدولار شامل سه محور اصلی است:

• استانداردسازی ابعاد: تعیین ابعاد ثابت برای هر ماژول، که امکان ترکیب‌پذیری و استفاده مجدد را افزایش می‌دهد.
• قابلیت حمل و نقل: وزن و ابعاد ماژول‌ها باید به‌گونه‌ای باشد که با وسایل حمل‌ونقل رایج (کامیون، وانت) به‌راحتی جابه‌جا شوند.
• قابلیت مونتاژ و جداسازی: سیستم‌های قفل‌گذاری یا اتصالات مکانیکی باید به‌سرعت و بدون نیاز به ابزارهای خاص، امکان اتصال و جداسازی را فراهم کنند.

مزایای استفاده از قالب‌های مدولار

استفاده از قالب‌های مدولار به‌صورت چشم‌گیری بر هزینه‌ها، زمان‌بندی و کیفیت پروژه تأثیر می‌گذارد. مهم‌ترین مزایا عبارتند از:

• سرعت بالا: به‌دلیل پیش‌ساختگی قطعات، زمان قالب‌ریزی می‌تواند تا ۷۰٪ کاهش یابد.
• دقت و کیفیت بهتر: استانداردسازی ابعاد باعث کاهش خطاهای انسانی و بهبود سطح تماس بتن می‌شود.
• کاهش ضایعات: امکان استفاده مجدد از قالب‌ها در پروژه‌های مختلف، ضایعات مواد را به‌حداقل می‌رساند.
• بهبود ایمنی: کارگران کمتر در معرض خطرهای مرتبط با قالب‌ریزی سنتی قرار می‌گیرند.

مراحل اجرایی طراحی قالب مدولار

طراحی موفق قالب مدولار نیازمند یک رویکرد مرحله‌ای است که از تحلیل اولیه تا ارزیابی نهایی را در بر می‌گیرد. در ادامه به تفکیک این مراحل می‌پردازیم:

۱. تحلیل نیازهای پروژه

در این گام، مهندسان باید ابعاد، شکل هندسی، تعداد طبقات و بارهای ناشی از استفاده نهایی سازه را بررسی کنند. این اطلاعات پایه‌ای برای انتخاب نوع مواد و اندازه ماژول‌هاست.

۲. انتخاب مواد مناسب

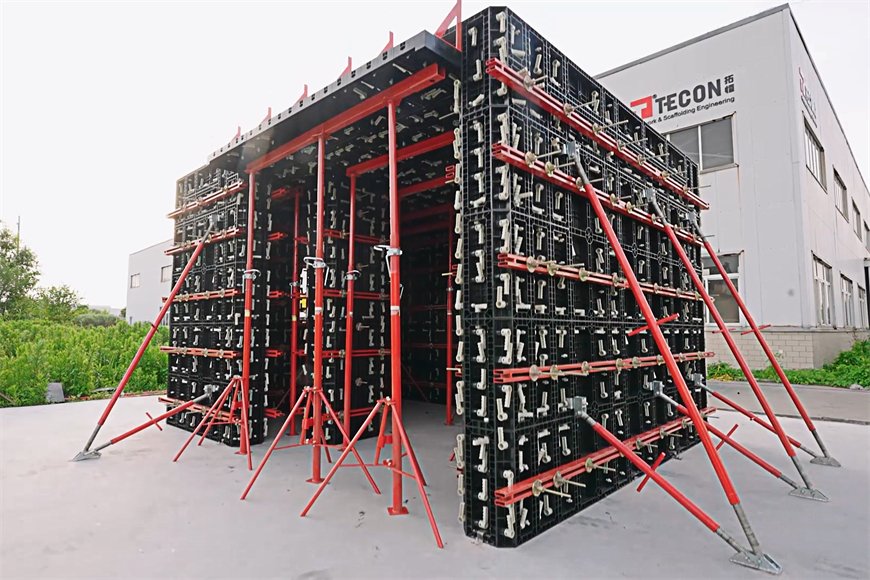

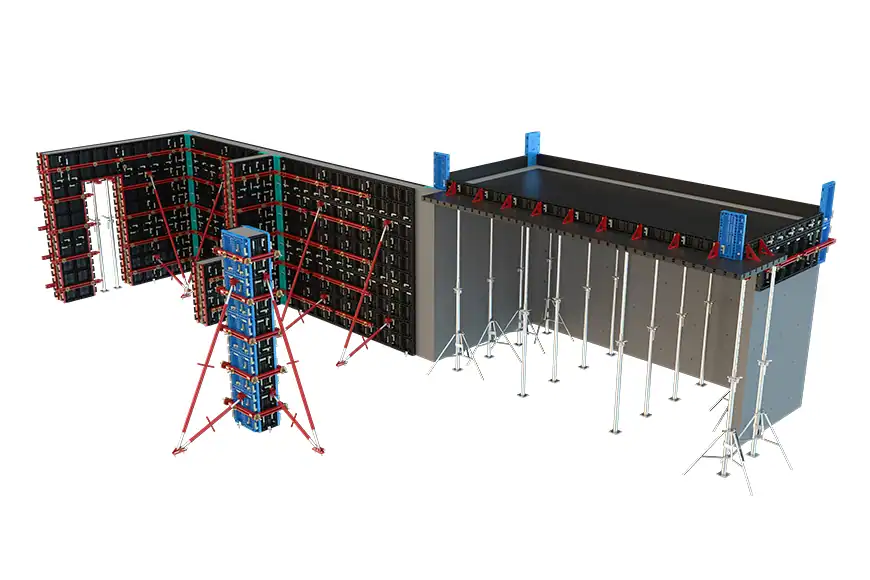

مواد متداول شامل فولاد گالوانیزه، آلومینیوم، پلی‌استر تقویت‌شده با شیشه (GRP) و پلاستیک‌های تقویتی هستند. هر ماده خصوصیات خاصی مانند وزن، مقاومت در برابر خوردگی و هزینه دارد که باید با نیازهای پروژه هم‌راستا شود.

۳. طراحی جزئیات فنی

در این مرحله، نقشه‌های دقیق شامل نقاط اتصال، روش‌های قفل‌گذاری، و جزئیات پشتیبانی موقت (مانند تیرهای موقت) تهیه می‌شود. نرم‌افزارهای BIM (Building Information Modeling) می‌توانند به‌صورت سه‌بعدی این جزئیات را شبیه‌سازی کرده و تداخلات احتمالی را پیش از اجرا شناسایی کنند.

۴. ارزیابی سازگاری با حمل‌ونقل

پس از نهایی شدن طراحی، ابعاد نهایی ماژول‌ها باید با محدودیت‌های حمل‌ونقل (عرض، ارتفاع و وزن) منطبق شود. در اینجا می‌توان از نرم‌افزارهای شبیه‌سازی حمل‌ونقل برای بهینه‌سازی بسته‌بندی استفاده کرد.

۵. تست و اعتبارسنجی

پیش از تولید نهایی، یک یا دو نمونه از ماژول‌ها به‌صورت پروتوتایپ ساخته می‌شوند و تحت بارهای آزمون (بار استاتیک و دینامیک) قرار می‌گیرند. نتایج این آزمون‌ها به‌عنوان مرجع برای تایید نهایی طراحی استفاده می‌شود.

نکات کلیدی برای بهینه‌سازی طراحی قالب مدولار

برای حداکثر بهره‌برداری از مزایای قالب مدولار، به نکات زیر توجه ویژه داشته باشید:

• یکپارچگی با برنامه زمان‌بندی: هماهنگی دقیق بین زمان تحویل ماژول‌ها و برنامه اجرایی ساختمان، ریسک تأخیر را به‌حداقل می‌رساند.
• آموزش تیم اجرایی: کارگران باید با روش‌های مونتاژ و جداسازی قالب‌های مدولار آشنا شوند تا از وقوع خطاهای انسانی جلوگیری شود.
• نگهداری و تعمیرات دوره‌ای: با توجه به تکرار استفاده، بررسی دوره‌ای سطوح سایش، زنگ‌زدگی یا ترک‌های مواد ضروری است.
• به‌کارگیری نرم‌افزار BIM: این ابزار نه تنها در مرحله طراحی، بلکه در مدیریت موجودی ماژول‌ها و ردیابی آنها در طول پروژه نقش کلیدی دارد.

نتیجه‌گیری

قالب‌های مدولار با ترکیب استانداردسازی، سرعت بالا و هزینه‌های کاهش‌یافته، به‌عنوان یک راهکار استراتژیک برای پروژه‌های ساختمانی مدرن شناخته می‌شوند. پیاده‌سازی موفق این فناوری مستلزم درک دقیق از اصول طراحی، انتخاب مواد مناسب و هماهنگی کامل بین تمام ذینفعان است. با به‌کارگیری روش‌های پیشنهادی در این مقاله، می‌توانید بهره‌وری پروژه‌های خود را به‌طور قابل‌توجهی ارتقا دهید و در عین حال استانداردهای ایمنی و کیفیت را حفظ کنید.
