آموزش طراحی تابلو برق ساختمان

طراحی تابلو برق ساختمان یکی از مهم‌ترین مراحل در پروژه‌های ساختمانی است که نقش کلیدی در ایمنی، کارایی و قابلیت اطمینان شبکه‌های الکتریکی ایفا می‌کند. هرگونه نقص در این طراحی می‌تواند منجر به قطعی برق، خطر حریق یا حتی آسیب جدی به تجهیزات و ساکنان ساختمان شود. به همین دلیل، مهندسان برق باید با دقت کامل به جزئیات فنی، استانداردهای ملی و بین‌المللی، و نیازهای خاص هر ساختمان پرداخته و یک تابلو برق هوشمند و مقیاس‌پذیر ارائه دهند.

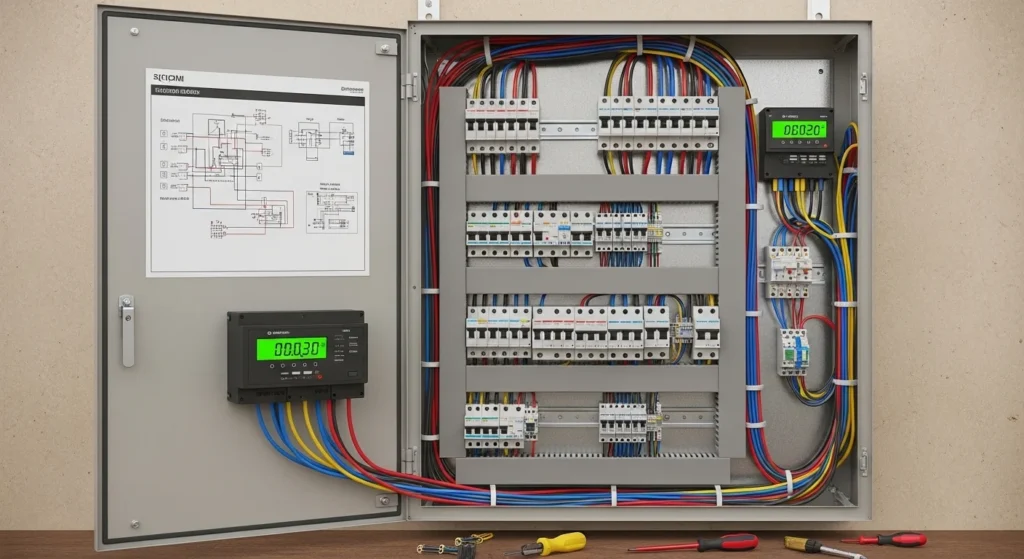

اهمیت رعایت استانداردهای طراحی

استانداردهای IEC، NFPA 70 (کد ملی الکتریک) و آیین‌نامه‌های ملی ساختمان، چارچوبی قانونی برای طراحی تابلوهای برق فراهم می‌آورند. این استانداردها نه تنها به حفاظت افراد و اموال کمک می‌کنند، بلکه باعث می‌شوند که سیستم‌های برقی بتوانند در طولانی‌مدت بدون نقص کار کنند. برای مثال، استفاده از عایق‌های مناسب، انتخاب اندازه‌گیری صحیح کابل‌ها و تعیین ظرفیت‌سازهای حفاظتی (مانند قطع‌کننده‌های مدار) از مواردی هستند که باید دقیقاً مطابق این استانداردها انجام شوند.

اجزای اصلی تابلو برق

یک تابلو برق کامل معمولاً شامل موارد زیر است:

• کلیدهای اصلی (Main Breaker): برای قطع کامل جریان برق از کل ساختمان استفاده می‌شود.
• کلیدهای توزیع (Distribution Breakers): برای تقسیم بار به مدارهای مختلف مانند روشنایی، تهویه، و دستگاه‌های الکترونیکی.
• قاطع‌های حفاظتی (Protective Relays): برای شناسایی خطاهای کوتاه‌مدت و پیشگیری از آسیب به تجهیزات.
• قطعات ارتباطی (Busbars): برای انتقال جریان بین کلیدها و اطمینان از توزیع یکنواخت برق.
• دستگاه‌های حفاظتی (Earth Leakage Devices): برای جلوگیری از خطر الکتریکی ناشی از نشتی به زمین.

نقش صحیح انتخاب کابل‌ها

یکی از مهم‌ترین عوامل در طراحی تابلو، محاسبه دقیق بار مصرفی و انتخاب مقطع مناسب کابل است. برای هر مدار، باید برآورد دقیق توان مورد نیاز (به وات یا کیلووات) انجام شود و سپس بر اساس جدول‌های استاندارد، قطر کابل انتخاب گردد. استفاده از کابل‌های زیرمقدار می‌تواند منجر به افزایش دما، کاهش طول عمر عایق و در نهایت خطر حریق شود.

مراحل گام‌به‌گام طراحی تابلو برق

در ادامه، فرآیند طراحی تابلو برق را به صورت گام‌های عملی تشریح می‌کنیم تا برای مهندسان تازه‌کار و حتی کارآفرینان حوزه ساخت و ساز، یک راهنمای جامع فراهم شود.

گام ۱: جمع‌آوری اطلاعات پروژه

در این مرحله، باید تمام داده‌های مرتبط با ساختمان شامل مساحت، تعداد طبقات، نوع استفاده (مسکونی، اداری، تجاری)، و بارهای خاص (مانند سرورهای دیتاسنتر یا دستگاه‌های صنعتی) جمع‌آوری شود. این اطلاعات پایه‌ای برای محاسبه بار کلی و تقسیم آن به بخش‌های مختلف می‌باشد.

گام ۲: محاسبه بارهای الکتریکی

با استفاده از روش‌های محاسبه بار (مانند روش DIN 1940 یا استانداردهای ملی)، بارهای ثابت (روشنایی، پریزها) و متغیر (آی‌سی‌سی، لوازم خانگی) به‌دقت تخمین زده می‌شوند. سپس مجموع بارهای هر بخش به‌صورت کیلووات محاسبه شده و نسبت به ظرفیت کل تابلو مقایسه می‌شود.

گام ۳: انتخاب تجهیزات حفاظتی

برای هر مدار، قطع‌کننده‌ای با ظرفیت مناسب (آمپر) انتخاب می‌شود. همچنین، برای مدارهای حساس به نوسان (مانند سرورهای کامپیوتری) استفاده از قاطع‌های حساس (MCCB) توصیه می‌شود. در کنار این موارد، دستگاه‌های حفاظتی نفوذ به زمین (ELCB) برای جلوگیری از خطرات الکتریکی به‌کار گرفته می‌شوند.

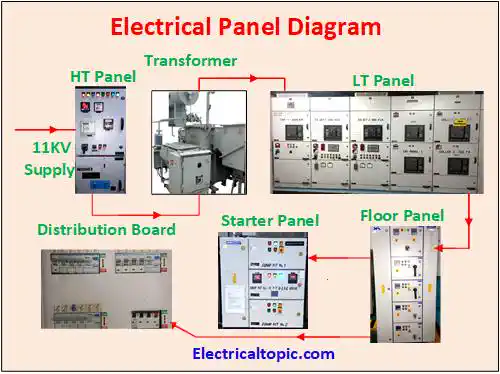

گام ۴: رسم نقشه شماتیک

نقشه شماتیک یا دیاگرام تابلو، ابزار کلیدی برای نمایش ارتباط بین کلیدها، کابل‌ها و دستگاه‌های حفاظتی است. این نقشه باید به‌صورت واضح، با استفاده از نمادهای استاندارد، نشان دهد که هر کلید به کدام مدار متصل است و مسیر جریان برق چگونه پیش می‌رود.

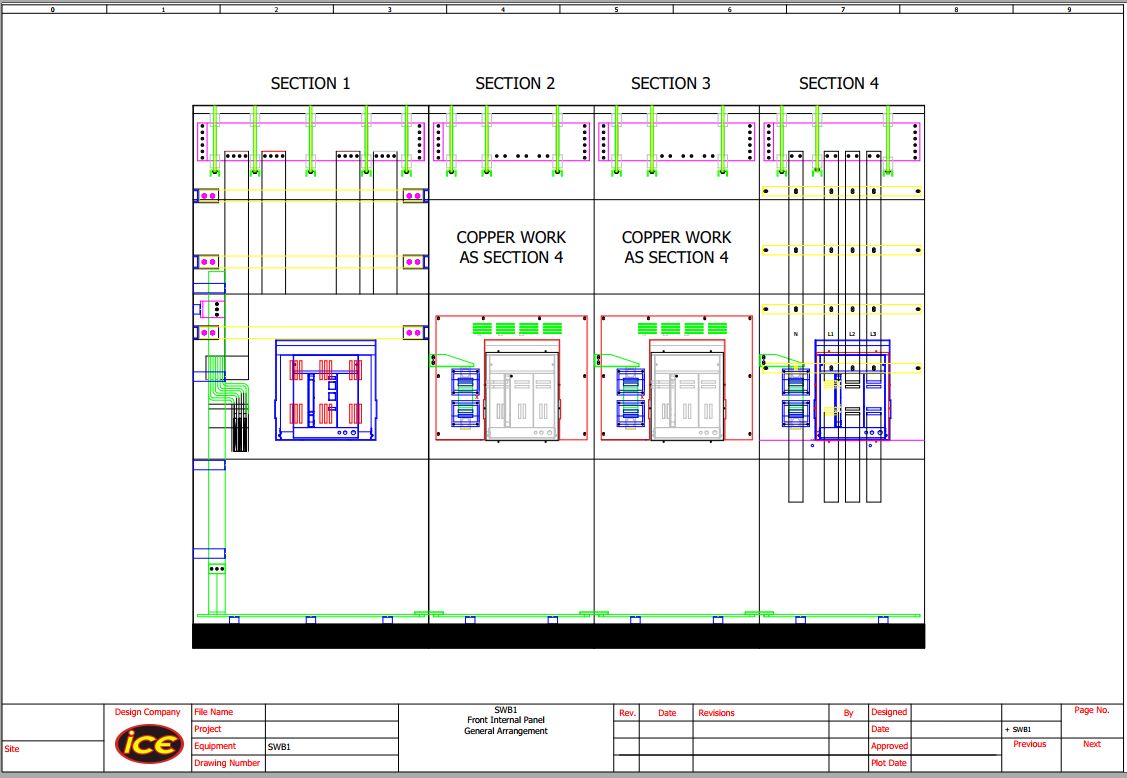

گام ۵: استفاده از نرم‌افزارهای طراحی

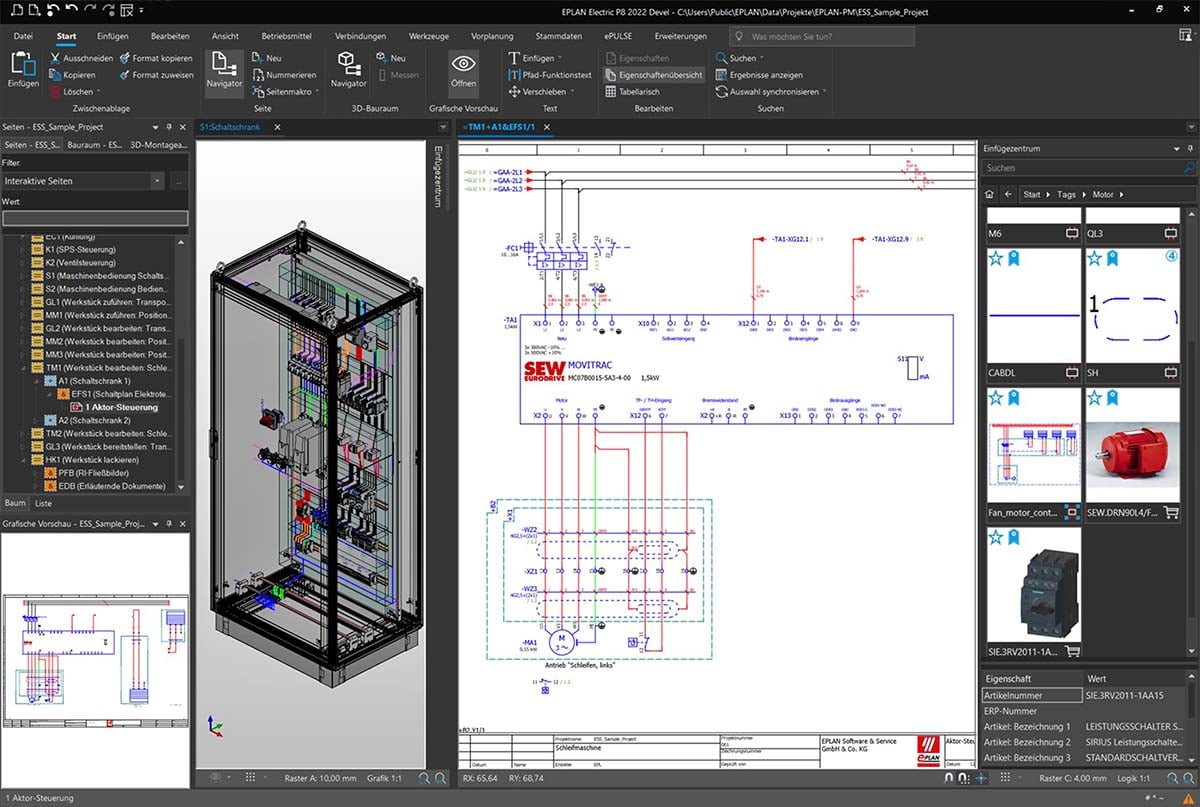

امروزه نرم‌افزارهای تخصصی مانند EPLAN Electric P8 یا AutoCAD Electrical به مهندسان این امکان را می‌دهند که به‌صورت دیجیتالی و با دقت بالا، تابلوهای برق را مدل‌سازی کنند. این ابزارها قابلیت تولید خودکار لیست قطعات (Bill of Materials) و بررسی انطباق با استانداردها را دارند که به‌صرفه‌جویی در زمان و کاهش خطاهای انسانی منجر می‌شود.

اشتباهات رایج و راهکارهای پیشگیری

در پروژه‌های واقعی، برخی اشتباهات ساده می‌توانند عواقب جدی داشته باشند. از جمله این اشتباهات می‌توان به عدم محاسبه دقیق بار، استفاده از کلیدهای زیرمقدار، عدم رعایت فاصله‌های ایمنی بین اجزای تابلو، و نادیده گرفتن نیاز به ارتقا در آینده اشاره کرد. برای جلوگیری از این مشکلات، توصیه می‌شود که هر مرحله توسط یک مهندس برق دارای مجوز نظارت شود و قبل از نهایی‌سازی طرح، یک بررسی کامل (پرسنل) انجام گیرد.

نکات ایمنی در نصب و راه‌اندازی

در زمان نصب، رعایت اصول ایمنی شامل قطع کامل برق، استفاده از تجهیزات حفاظتی شخصی (کفش‌های ایزوله، دستکش‌های عایق) و بررسی صحت اتصالات ضروری است. همچنین، پس از تکمیل نصب، تست‌های عملکردی (مانند تست جریان کوتاه، تست جریان نشتی) باید انجام شوند تا اطمینان حاصل شود که تمام تجهیزات به‌درستی کار می‌کنند.

نتیجه‌گیری

طراحی تابلو برق ساختمان، ترکیبی از دانش فنی، تجربه میدانی و پیروی دقیق از استانداردهای ایمنی است. با رعایت گام‌های مطرح شده در این مقاله، می‌توانید تابلوهایی با عملکرد بهینه، قابلیت اطمینان بالا و طول عمر طولانی برای هر پروژه ساختمانی فراهم کنید. در نهایت، سرمایه‌گذاری بر روی طراحی دقیق و استفاده از ابزارهای مدرن، نه تنها هزینه‌های نگهداری را کاهش می‌دهد، بلکه ریسک حوادث الکتریکی را به‌حداقل می‌رساند.
