آموزش تحلیل علت شکست سازه‌ها

تحلیل علت شکست (Failure Analysis) یکی از مهم‌ترین ابزارهای مهندسی است که به مهندسان امکان می‌دهد تا عوامل پنهان منجر به نقص یا خرابی در سازه‌ها را شناسایی و رفع کنند. این فرآیند نه تنها به پیشگیری از حوادث و هزینه‌های تعمیرات غیرضروری کمک می‌کند، بلکه به بهبود کیفیت طراحی و افزایش طول عمر مفید ساختارها منجر می‌شود. در ادامه به بررسی دقیق روش‌های تحلیل علت شکست، گام‌های اجرایی و نکات کلیدی پرداخته می‌شود.

تعریف و اهمیت تحلیل علت شکست در مهندسی سازه

تحلیل علت شکست به‌معنای بررسی دقیق و علمی دلایل بروز نقص یا شکست در یک سازه پس از وقوع آن است. این روش با استفاده از داده‌های آزمایشی، مشاهدات میدانی و ابزارهای آماری، ریشه‌های اصلی مشکلات را شناسایی می‌کند. اهمیت این تحلیل در سه حوزه اصلی مشهود است:

• پیشگیری از حوادث ایمنی: با شناسایی علل ریشه‌ای، می‌توان خطرات بالقوه را پیش از بروز واقعه جدی حذف کرد.
• بهینه‌سازی هزینه‌ها: جلوگیری از تعمیرات مکرر و هزینه‌های ناشی از توقف‌های ناخواسته، به صرفه‌جویی قابل توجهی منجر می‌شود.
• بهبود کیفیت طراحی: بازخوردهای حاصل از تحلیل، به مهندسان کمک می‌کند تا طرح‌های آینده را با دقت و کارایی بیشتری پیاده‌سازی کنند.

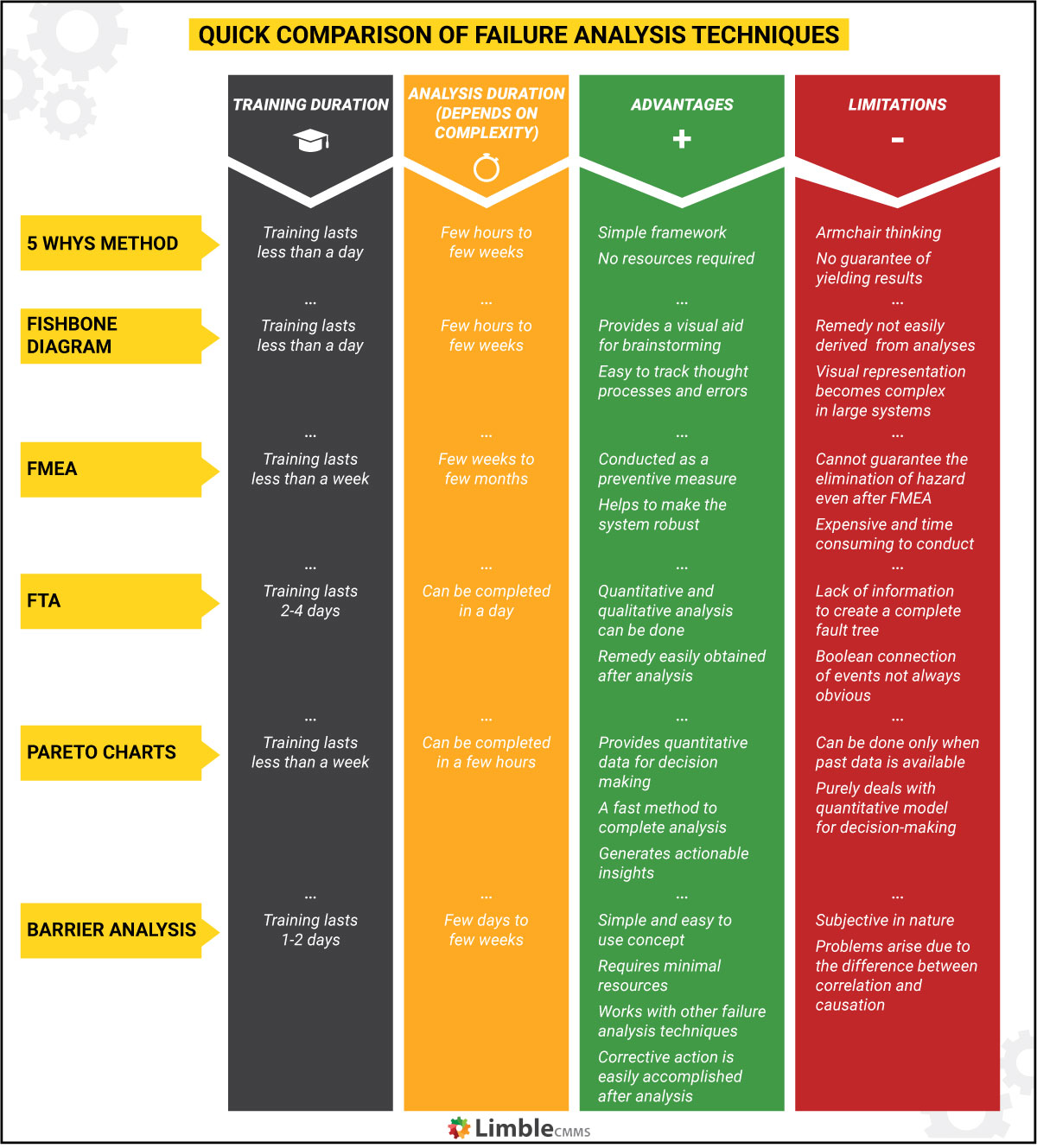

روش‌های رایج تحلیل علت شکست

در مهندسی سازه، چندین روش استاندارد برای تحلیل علت شکست به‌کار گرفته می‌شود. هر یک از این روش‌ها ویژگی‌ها و مزایای خاص خود را دارند و بسته به نوع پروژه و پیچیدگی ساختار، انتخاب می‌شوند.

1. تحلیل خطای حالت‌های احتمالی (FMEA)

FMEA (Failure Modes and Effects Analysis) یکی از متداول‌ترین روش‌ها برای شناسایی خطاهای ممکن در مراحل مختلف طراحی، ساخت و بهره‌برداری است. این روش با تمرکز بر “حالت‌های خطا” (Failure Modes) و ارزیابی اثرات آنها بر عملکرد کلی سازه، ریسک‌ها را به‌صورت عددی (به کمک شاخص‌های خطر) رتبه‌بندی می‌کند.

2. درخت خطا (Fault Tree Analysis)

درخت خطا یک ابزار گرافیکی است که به‌صورت درختی رابطه علت و معلولی بین خطاهای مختلف را نشان می‌دهد. این روش به‌ویژه در پروژه‌های بزرگ و پیچیده که نیاز به شفاف‌سازی زنجیره‌های خطری دارند، کاربرد فراوانی دارد.

3. تحلیل ریشه‌ای (Root Cause Analysis)

این روش بر این اصل استوار است که برای هر خطا، یک ریشه اصلی وجود دارد که با حذف آن می‌توان مشکل را به‌صورت دائمی حل کرد. تکنیک‌های مختلفی مانند «پنج چرا» (5 Whys) و «نقشه‌ایسمان ماهی» (Fishbone Diagram) در این چارچوب به‌کار می‌روند.

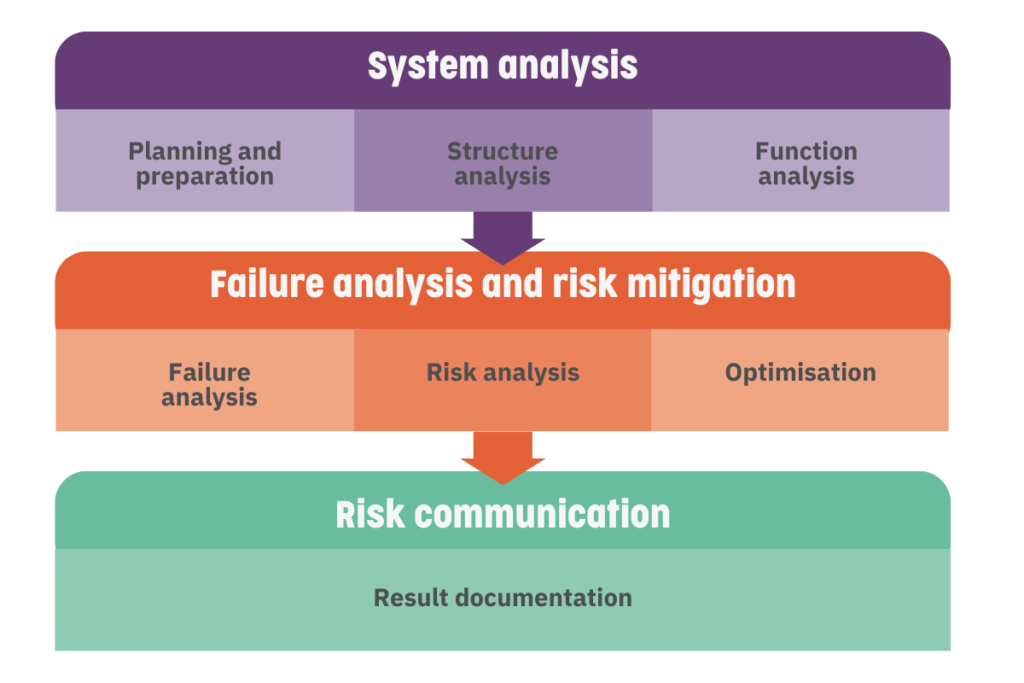

گام‌های اجرای FMEA در پروژه‌های سازه‌ای

اجرای موفق FMEA نیازمند یک روند منظم و مستند است. در ادامه، گام‌های اساسی این روش به‌صورت خلاصه آورده شده است:

• تعریف دامنه پروژه: تعیین محدوده تحلیل شامل اجزاء، مراحل ساخت و شرایط بهره‌برداری.
• شناسایی حالت‌های خطا: برای هر جزء، تمام حالات ممکن خطا را فهرست کنید.
• ارزیابی اثرات: تأثیر هر خطا بر عملکرد، ایمنی و هزینه‌ها را توصیف کنید.
• تخصیص امتیازهای ریسک: با استفاده از معیارهای شدّت (Severity)، احتمال وقوع (Occurrence) و قابلیت تشخیص (Detection) امتیاز دهید.
• محاسبه شاخص خطر (RPN): حاصل‌ضرب سه معیار فوق، نشانگر اولویت اقدامات اصلاحی است.
• تعیین اقدامات اصلاحی: برای موارد با RPN بالا، راهکارهای پیشگیری یا اصلاحی تدوین کنید.
• بازنگری و به‌روزرسانی: پس از اعمال تغییرات، تحلیل را مجدداً اجرا و نتایج را مقایسه کنید.

ابزارهای نرم‌افزاری برای تحلیل علت شکست

امروزه استفاده از نرم‌افزارهای تخصصی می‌تواند دقت و سرعت تحلیل را به‌طور چشمگیری افزایش دهد. برخی از ابزارهای مطرح عبارتند از:

• ReliaSoft: مجموعه‌ای از نرم‌افزارهای پیشرفته برای FMEA، Fault Tree و تحلیل ریسک.
• ANSYS: قابلیت شبیه‌سازی‌های مکانیکی پیشرفته و تحلیل شکست مواد تحت بارهای مختلف.
• MATLAB: با استفاده از توابع آماری و مدل‌سازی، می‌توان فرآیندهای تحلیل را خودکار کرد.

مثال عملی: تحلیل علت شکست یک پل پیاده‌رو

به‌عنوان یک مورد عملی، فرض کنید یک پل پیاده‌رو پس از یک سال بهره‌برداری دچار ترک‌خوردگی در سطح عرشه می‌شود. با استفاده از روش FMEA، تیم مهندسی به‌صورت زیر پیش می‌رود:

• شناسایی حالت‌های خطا: ترک‌خوردگی، فرسایش بتن، خوردگی فولاد ارتو.
• ارزیابی اثرات: کاهش ظرفیت باربری، خطر سقوط، هزینه تعمیرات.
• امتیازدهی: برای ترک‌خوردگی، شدت بالا (9)، احتمال متوسط (5)، تشخیص کم (4) → RPN = 180.
• اقدامات اصلاحی: بهبود سیستم زهکشی آب، استفاده از پوشش محافظ ضد‌آب، تقویت سیمان با افزودنی‌های پلیمری.

پس از اجرای این تدابیر، ریسک RPN به 60 کاهش یافت که نشانگر بهبود قابل توجهی در امنیت و دوام پل است.

نکات کلیدی برای موفقیت در تحلیل علت شکست

برای دستیابی به نتایج مؤثر و قابل اعتماد، رعایت نکات زیر الزامی است:

• تیم چند رشته‌ای: ترکیب مهندسان سازه، متخصصین مواد، و کارشناسان ایمنی باعث پوشش جامع‌تر ریسک‌ها می‌شود.
• داده‌های دقیق و به‌روز: استفاده از نتایج آزمایش‌های میدانی، حسگرهای هوشمند و سوابق نگهداری، پایه‌ای برای تحلیل صحیح است.
• مستندسازی کامل: هر مرحله از تحلیل باید به‌صورت مستند ثبت گردد تا امکان بازنگری و بهبود مستمر فراهم شود.
• پیگیری تکمیلی: پس از اجرای اقدامات اصلاحی، نظارت مستمر بر عملکرد سازه ضروری است تا از بازگشت خطاها جلوگیری شود.

نتیجه‌گیری

تحلیل علت شکست سازه‌ها، به‌عنوان یک فرآیند علمی و سیستماتیک، نقش اساسی در ارتقای ایمنی، بهبود کیفیت و کاهش هزینه‌ها دارد. با به‌کارگیری روش‌های متنوعی نظیر FMEA، Fault Tree و Root Cause Analysis، و بهره‌گیری از ابزارهای نرم‌افزاری پیشرفته، مهندسان می‌توانند ریسک‌های پنهان را شناسایی و مدیریت کنند. رعایت گام‌های اجرایی دقیق، تشکیل تیم‌های چند رشته‌ای و مستندسازی کامل، کلید موفقیت در این مسیر هستند. در نهایت، ترکیب دانش فنی با رویکردهای پیشگیرانه، تضمین‌کننده عمر طولانی و عملکرد بهینه سازه‌های مدرن می‌باشد.
