بررسی سیستم ارتینگ در ساختمان‌های مسکونی

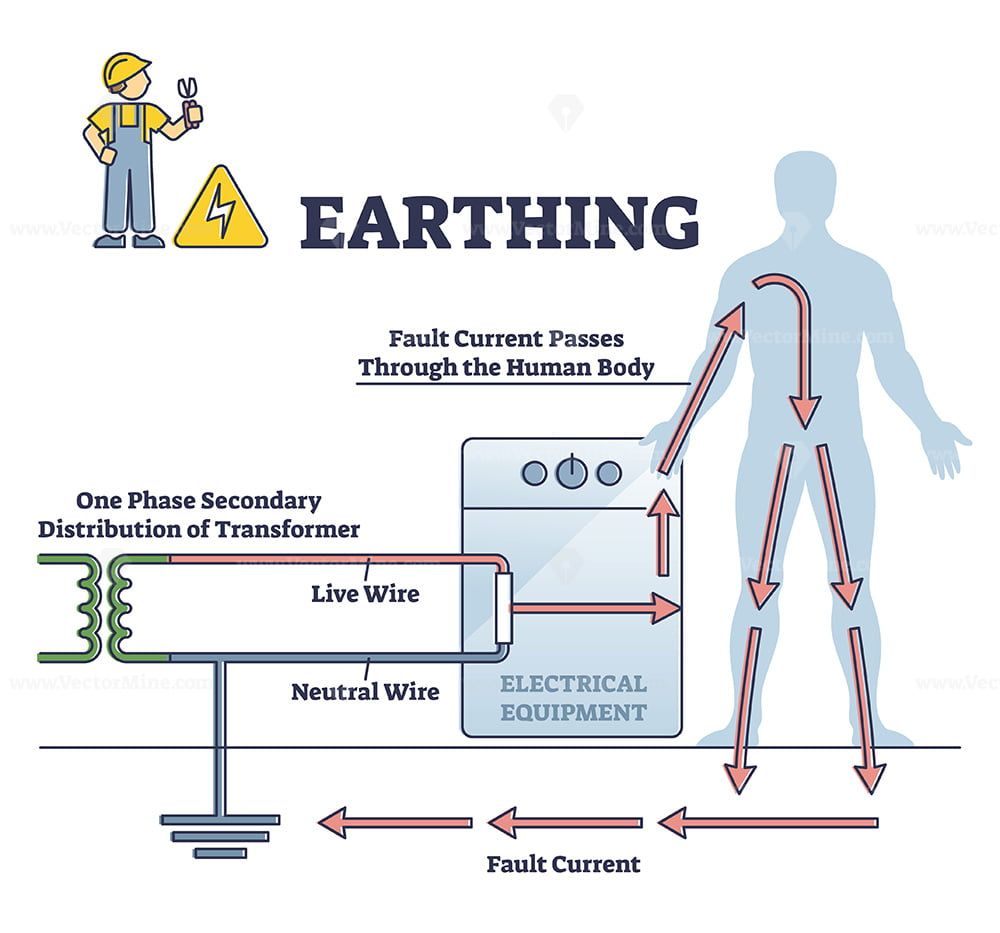

سیستم ارتینگ به‌عنوان یکی از مهم‌ترین اجزای حفاظت الکتریکی در ساختمان‌های مسکونی، نقش کلیدی در کاهش خطرات ناشی از جریان‌های ریزش و صاعقه ایفا می‌کند. این سیستم با ایجاد مسیر کم‌مقاومت بین سازه و زمین، امکان تخلیه ایمن انرژی‌های ناخواسته را فراهم می‌سازد و از آسیب‌های الکتریکی به ساکنان و تجهیزات جلوگیری می‌کند.

چرا ارتینگ در ساختمان‌های مسکونی ضروری است

در محیط‌های شهری و حومه‌ای، ساختمان‌های مسکونی با خطرات متعددی از جمله صاعقه، نوسان‌های ناگهانی ولتاژ و جریان‌های نشتی مواجه‌اند. بدون یک سیستم ارتینگ مؤثر، این خطرات می‌توانند به‌سرعت به‌سوی سیم‌کشی داخلی، لوازم برقی و حتی دستگاه‌های پزشکی در داخل خانه‌ها جریان یابند. علاوه بر این، ارتینگ مناسب به‌منظور حفظ پایداری شبکه توزیع برق داخلی، جلوگیری از قطع ناگهانی برق و کاهش هزینه‌های تعمیرات ناشی از خرابی‌های الکتریکی اهمیت دارد.

تحقیقات نشان می‌دهد که در مناطق با ریسک صاعقه بالا، نصب صحیح سیستم ارتینگ می‌تواند احتمال بروز خسارات مستقیم به ساختمان را تا ۷۰ درصد کاهش دهد. این موضوع نه‌تنها برای ساکنان، بلکه برای بیمه‌گذاران و مهندسان برق نیز از اهمیت ویژه‌ای برخوردار است؛ زیرا کاهش ریسک حوادث الکتریکی، هزینه‌های بیمه‌ای و تعمیرات را به‌طور قابل‌توجهی کم می‌کند.

اجزاء اصلی سیستم ارتینگ

سیستم ارتینگ از چندین جزء کلیدی تشکیل شده است که هر یک نقش خاصی در عملکرد کلی آن دارند. درک دقیق این اجزاء به مهندسان، نصابان و صاحب‌خانه‌ها کمک می‌کند تا طراحی بهینه و مطابق با استانداردهای ملی و بین‌المللی را پیاده‌سازی کنند.

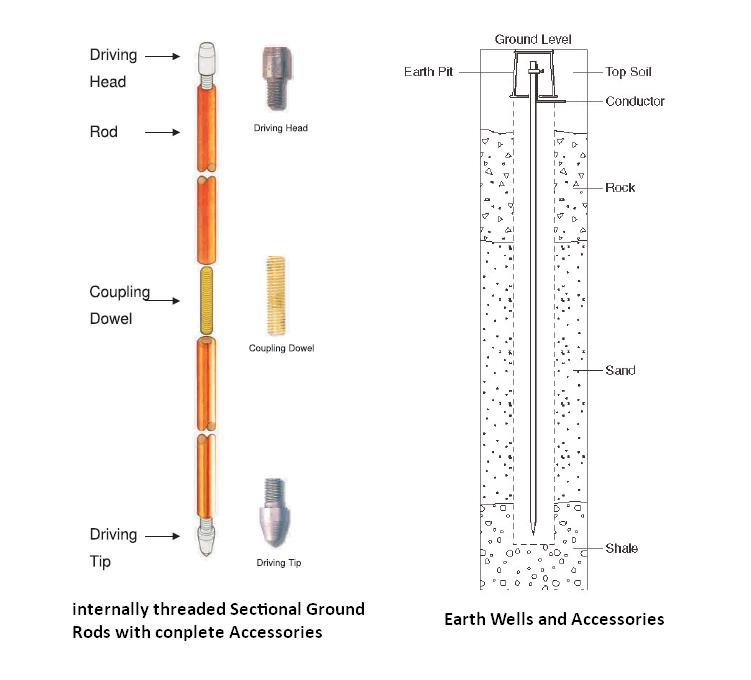

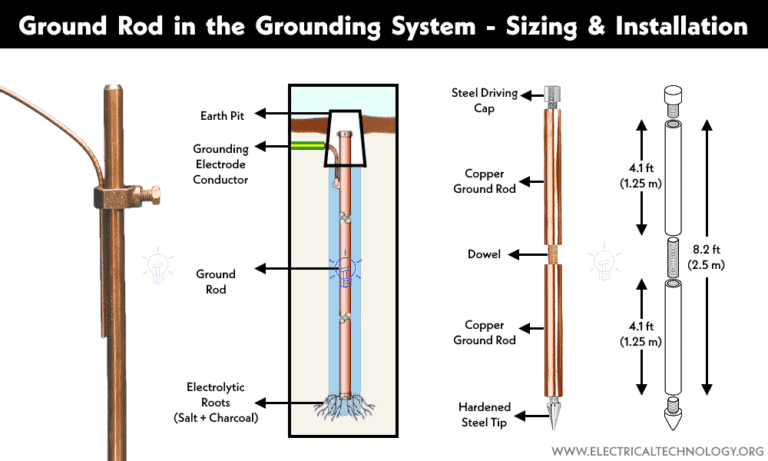

قطب زمین (Ground Rod)

قطب زمین، که معمولاً از فولاد یا مس ساخته می‌شود، به‌عنوان نقطه تماس اصلی بین سازه و زمین عمل می‌کند. عمق نصب این قطب‌ها بسته به نوع خاک، رطوبت و مقاومت زمین متغیر است؛ اما در اکثر موارد، عمق ۲ تا ۳ متر توصیه می‌شود. برای بهبود تماس الکتریکی، می‌توان از روش‌های ترکیبی شامل نصب چند قطب به‌صورت ستونی یا استفاده از شبکه‌های سیم‌کشی افقی بهره برد.

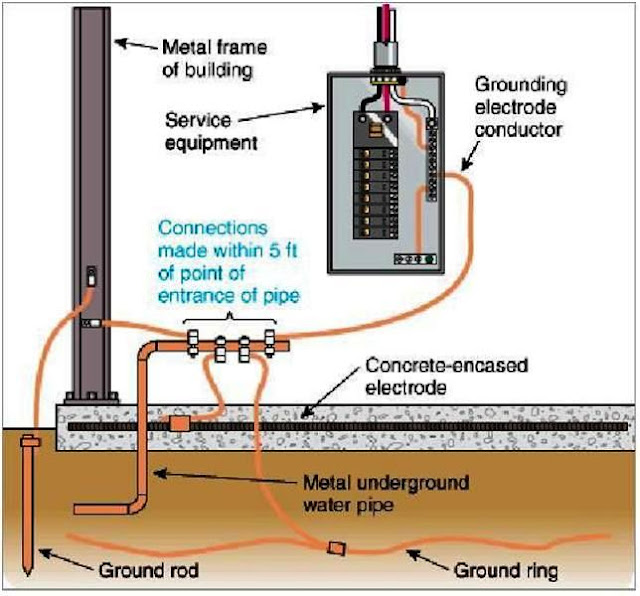

پایانه‌های اتصال (Grounding Electrode Conductor)

این کابل‌ها نقش انتقال جریان از قطب‌های زمین به سیستم توزیع داخلی ساختمان را دارند. انتخاب مقطع مناسب بر پایه طول مسیر، مقاومت مورد انتظار و استانداردهای IEC یا NFPA 70 (NEC) انجام می‌شود. استفاده از کابل‌های مسی با پوشش ایزوله، علاوه بر مقاومت در برابر خوردگی، به‌صرفه‌ترین گزینه برای اکثر ساختمان‌های مسکونی است.

واحد حفاظتی (Protective Device)

دستگاه‌های حفاظتی نظیر فیوزهای زمین‌گیر (Ground Fault Circuit Interrupter) یا قطع‌کننده‌های جریان نشتی (Residual Current Device) به‌عنوان آخرین خط دفاع در برابر خطرات الکتریکی عمل می‌کنند. این دستگاه‌ها با تشخیص اختلاف کوچک بین جریان ورودی و خروجی، در کمتر از ۳۰ میلی‌ثانیه مدار را قطع می‌کنند و خطر شاک الکتریکی را به حداقل می‌رسانند.

نحوه طراحی و محاسبه مقاومت ارتینگ

یکی از مهم‌ترین معیارهای عملکرد سیستم ارتینگ، مقاومت کلی آن در برابر زمین است. استانداردهای ملی معمولاً حداکثر مقاومت مجاز را در حدود ۱۰ اهم برای ساختمان‌های مسکونی تعیین می‌کنند، اگرچه در برخی مناطق با خاک‌های با مقاومت بالا، این مقدار می‌تواند تا ۲۵ اهم افزایش یابد. برای محاسبه دقیق مقاومت، مهندسان از فرمول‌های زیر استفاده می‌کنند:

• مقاومت قطب زمین: R = ρ / (2πL)؛ که در آن ρ مقاومت‌پذیری خاک (Ω·m) و L طول قطب (متر) می‌باشد.
• مقاومت ترکیبی چندقطبی: R_total = 1 / (∑(1/R_i))؛ یعنی معکوس مجموع معکوس مقاومت‌های تک‌تک قطب‌ها.

علاوه بر محاسبات نظری، آزمون میدانی با استفاده از دستگاه میلو میمتر (Earth Resistance Tester) ضروری است. این آزمون باید در شرایط رطوبت طبیعی خاک انجام شود تا نتایج دقیق‌تری حاصل گردد.

در صورتی که مقاومت به‌دست‌آمده از مقدار هدف بیشتر باشد، می‌توان با افزایش تعداد قطب‌ها، تعمیق آنها یا استفاده از مواد افزودنی مانند گرافت‌های مسی، مقاومت را کاهش داد. همچنین، ترکیب قطب‌های عمودی و افقی (مانند نوارهای مسی در لایه‌های سطحی خاک) می‌تواند به‌طور قابل‌توجهی عملکرد سیستم را بهبود بخشد.

نکات اجرایی و نگهداری سیستم ارتینگ

پس از تکمیل نصب، نگهداری دوره‌ای سیستم ارتینگ از اهمیت ویژه‌ای برخوردار است. بررسی‌های سالانه شامل تست مقاومت، بررسی وضعیت فیزیکی قطب‌ها (وجود زنگ‌زدگی یا خوردگی) و اطمینان از عدم قطع شدن کابل‌های اتصال می‌شود. در مناطق ساحلی یا با رطوبت بالا، توصیه می‌شود از پوشش‌های حفاظتی ضد‌زنگ برای قطب‌ها استفاده شود.

علاوه بر این، مستند کردن تمام مراحل نصب، از جمله نقشه‌های اجرایی، نتایج آزمون میدانی و گواهی‌های کیفیت، به‌عنوان یک رفرنس مهم برای بازنگری‌های آینده و رفع مشکلات احتمالی عمل می‌کند. در نهایت، آگاهی ساکنان نسبت به عملکرد دستگاه‌های حفاظتی و اهمیت قطع‌کردن برق در صورت بروز هرگونه نقص، می‌تواند نقش مهمی در افزایش ایمنی کلی ساختمان داشته باشد.

با رعایت استانداردهای ملی، به‌کارگیری روش‌های محاسبه دقیق و اجرای منظم نگهداری، سیستم ارتینگ می‌تواند به‌عنوان یک خط دفاع قدرتمند در برابر خطرات الکتریکی، امنیت و آرامش ساکنان ساختمان‌های مسکونی را تضمین کند.
