آموزش طراحی دیوارهای حائل خاک مسلح

دیوارهای حائل خاک مسلح، به‌عنوان یکی از راهکارهای پایدار برای مقابله با فشارهای خاکی و ارتقای کارایی سازه‌های زیرساختی، در پروژه‌های عمرانی مدرن نقش مهمی ایفا می‌کنند. این سازه‌ها با ترکیب مصالح خاکی و تقویت‌کننده‌های فولادی، امکان ایجاد پایداری بلندمدت را بدون نیاز به حجم زیاد بتن یا سنگ‌ریزی فراهم می‌سازند و به‌ویژه در مناطق با توپوگرافی پیچیده، هزینه و زمان ساخت را به‌طور چشمگیری کاهش می‌دهند.

مفهوم و مزایای دیوارهای حائل خاک مسلح

درک صحیح از اصول عملکرد این دیوارها، گام نخست برای طراحی صحیح آن‌هاست. دیوارهای حائل خاک مسلح بر پایه اصل «تقویت خاک» عمل می‌کنند؛ یعنی با افزودن نوارهای فولادی یا شبکه‌های مخصوص، مقاومت برشی و کششی خاک افزایش می‌یابد. این روش به‌جای استفاده از بتن سنگین، وزن کلی سازه را کاهش می‌دهد و به‌خصوص در پروژه‌های شهری که فضای محدود است، مزیت‌های قابل‌توجهی ارائه می‌کند. علاوه بر این، این دیوارها قابلیت‌ سازگاری با تغییرات بارهای دینامیک (مانند زلزله) را دارند و می‌توانند به‌صورت انعطاف‌پذیر انرژی را جذب کنند.

انواع دیوارهای حائل خاک مسلح

در عمل، دیوارهای حائل خاک مسلح به دو دسته اصلی تقسیم می‌شوند:

• دیوارهای حائل خاک مسلح با نوارهای فولادی (Reinforced Soil Walls): در این نوع، نوارهای فولادی به‌صورت افقی یا مورب در داخل لایه‌های خاک تعبیه می‌شوند و با استفاده از سیم‌کشی یا لایه‌های گره‌دار، یک ساختار یکپارچه شکل می‌گیرد.

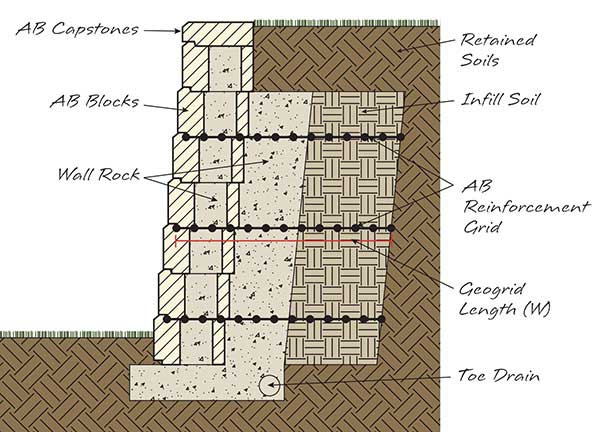

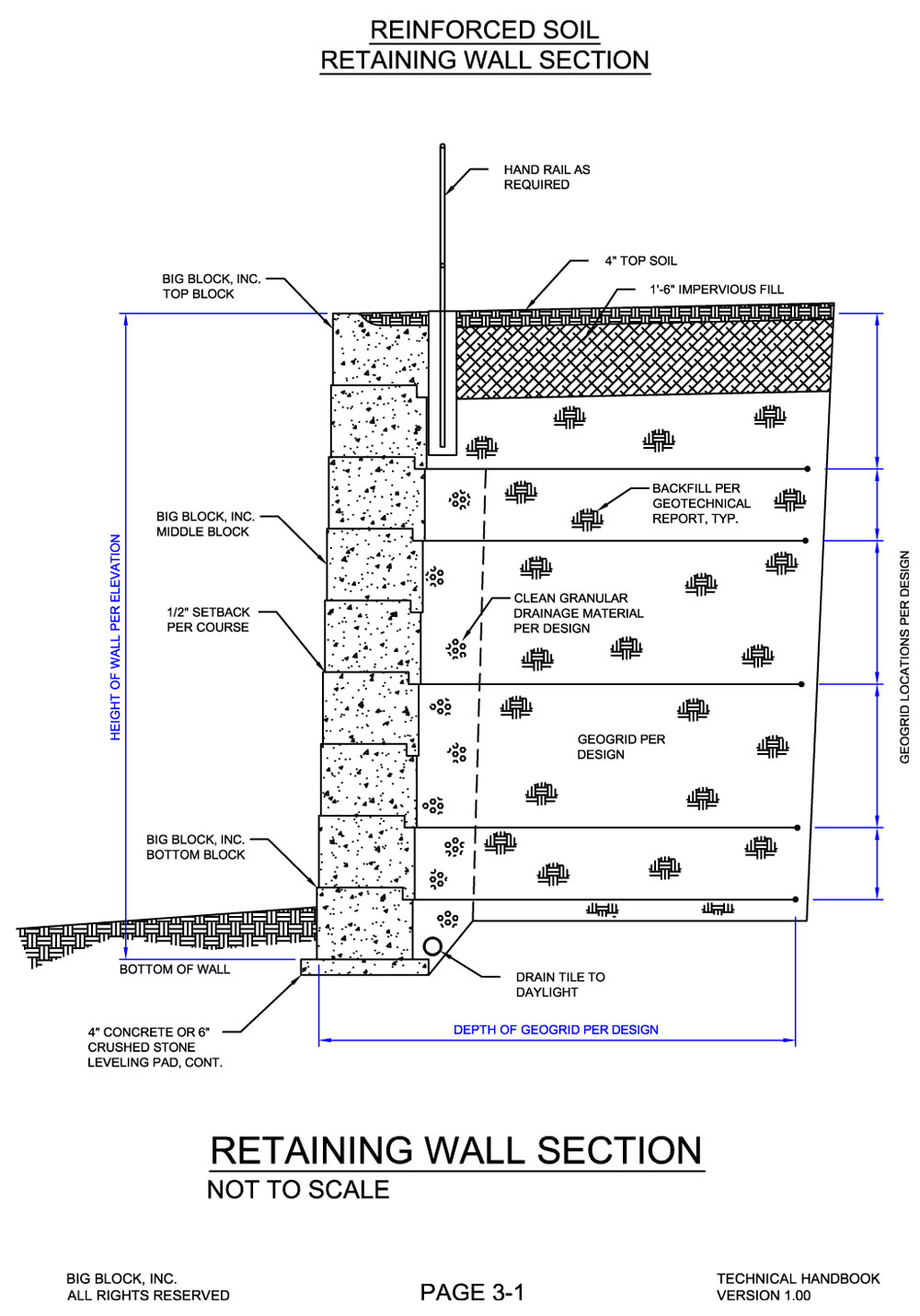

• دیوارهای حائل خاک مسلح با شبکه‌های گره‌دار (Geogrid Retaining Walls): این روش از شبکه‌های پلیمر یا فولادی استفاده می‌کند که به‌صورت لایه به‌لایه در میان خاک قرار می‌گیرد و بارهای افقی را به‌صورت توزیعی به کل سازه منتقل می‌کند.

تشخیص مناسب‌ترین نوع دیوار برای پروژه

انتخاب بین این دو نوع بسته به عواملی همچون ارتفاع مورد نیاز، نوع خاک، بارهای افقی و عمودی، و محدودیت‌های فضایی متفاوت است. برای مثال، در ارتفاع‌های کمتر از ۱۰ متر معمولاً دیوارهای حائل خاک مسلح با نوارهای فولادی کافی است؛ اما در پروژه‌های بزرگ‌مقیاس که ارتفاع بیش از این مقدار است، استفاده از شبکه‌های گره‌دار می‌تواند استحکام بهتری ارائه دهد.

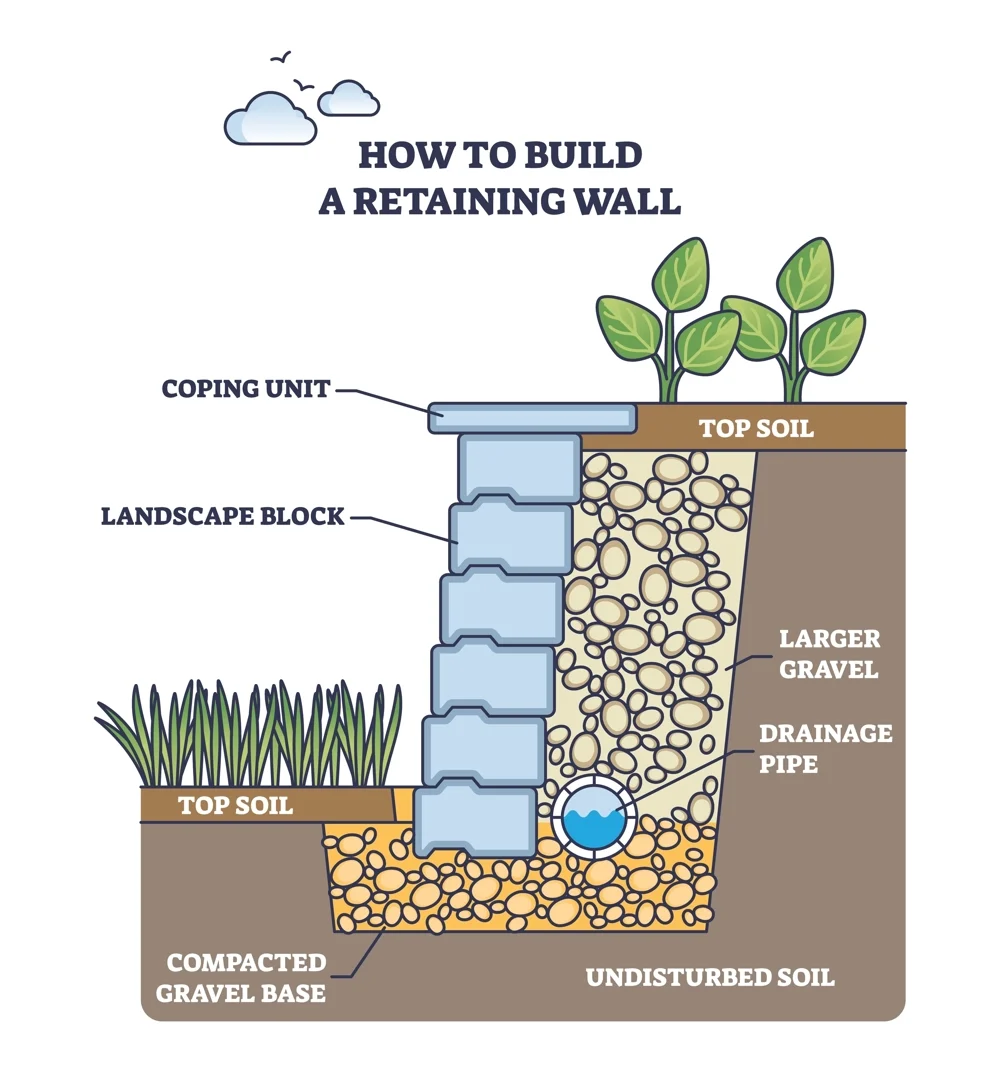

مراحل گام‌به‌گام طراحی دیوار حائل خاک مسلح

طراحی این دیوارها شامل چندین مرحله کلیدی است که هر کدام نیازمند دقت و محاسبه دقیق می‌باشند:

1. بررسی زمین‌شناسی و تحلیل خاک

در ابتدا باید خصوصیات مکانیکی خاک (مانند مقاومت برشی، وزن مخصوص، و ضریب نفوذ) به‌دقت ارزیابی شود. این اطلاعات از طریق آزمایش‌های آزمایشگاهی (مانند تست برشی مستقیم) و مطالعات میدانی (مانند تست‌های پرک) به‌دست می‌آید. بدون داشتن داده‌های دقیق، هرگونه طراحی می‌تواند به‌سرعت منجر به شکست ساختار شود.

2. تعیین ارتفاع و طول دیوار

ارتفاع دیوار براساس تفاوت سطحی زمین و سطوح مورد نیاز محاسبه می‌شود؛ در حالی که طول دیوار به‌صورت خطی یا منحنی می‌تواند متغیر باشد. در این مرحله، حداکثر فشار خاکی (active earth pressure) که بر دیوار وارد می‌شود، محاسبه می‌گردد؛ برای این کار از معادلات کلیفر (Rankine) یا کاپ (Coulomb) استفاده می‌شود.

3. انتخاب نوع تقویت‌کننده

پس از شناخت دقیق خواص خاک و بارهای وارد بر دیوار، نوع تقویت‌کننده مناسب (نوار فولادی یا شبکه گره‌دار) انتخاب می‌شود. در این مرحله، مشخصات فنی تقویت‌کننده‌ها شامل قطر، طول، فاصله بین‌هم، و مقاومت کششی آن‌ها باید با نیروهای محاسبه شده مطابقت داشته باشد.

4. محاسبه ضخامت لایه‌های خاک

با توجه به ضریب ایمنی (Factor of Safety) که معمولاً بین ۱.۲ تا ۱.۵ در نظر گرفته می‌شود، ضخامت هر لایه خاک باید به‌گونه‌ای باشد که فشار برشی در آن لایه زیر حداکثر مقاومت خاک قرار گیرد. این محاسبه می‌تواند با استفاده از نرم‌افزارهای تخصصی (مانند GeoStudio یا PLAXIS) یا با روش‌های دستی انجام شود.

5. طراحی پایه و پشتوانه

پایه دیوار (به‌صورت فونداسیون بتنی یا سنگی) باید به‌گونه‌ای طراحی شود که نیروهای عمودی و افقی را به‌صورت یکنواخت توزیع کند. در برخی موارد، استفاده از تیرهای پیش‌نقش یا پایه‌های عمودی می‌تواند برای افزایش پایداری مورد نیاز باشد.

محاسبه نیروهای کلیدی در دیوارهای حائل خاک مسلح

دستگاه‌های تحلیلی اصلی که در این زمینه به‌کار می‌روند، شامل موارد زیر می‌شوند:

• نیروهای فعال (Active Earth Pressure): نیرویی که به‌دلیل وزن خاک بر دیوار وارد می‌شود و در حالت کم‌ترین فشار ممکن به‌وجود می‌آید.
• نیروهای ساکن (Passive Earth Pressure): نیرویی است که در صورتی که دیوار به‌صورت معکوس فشار دریافت کند، به‌وجود می‌آید و معمولاً برای طراحی پشتوانه‌ها به‌کار می‌رود.
• نیروهای لایه‌ای (Layered Forces): در صورتی که خاک به‌صورت لایه‌ای با خصوصیات متفاوت باشد، هر لایه باید به‌صورت جداگانه بررسی شود.

استفاده از نرم‌افزارهای عددی می‌تواند به‌دقت بالاتری در ارزیابی این نیروها منجر شود؛ اما برای پروژه‌های کوچک، روش‌های تحلیلی ساده (مانند تابلوی فشار خاکی) نیز کافی است.

نکات اجرایی و بهترین شیوه‌ها

در مرحله اجرایی، رعایت چند نکته کلیدی می‌تواند از بروز مشکلات جدی جلوگیری کند:

• اطمینان از صحت مکان‌گذاری نوارهای فولادی؛ هر انحراف کوچک می‌تواند باعث کاهش مقاومت کلی سازه شود.
• استفاده از مواد گره‌دار با استانداردهای ملی (مانند ASTM یا ISO) برای اطمینان از دوام طولانی‌مدت.
• تضمین تراکم مناسب خاک پس از هر لایه؛ تراکم نادرست می‌تواند منجر به نشست ناخواسته و تغییرات فشار شود.
• نظارت مستمر بر رطوبت خاک؛ رطوبت بیش از حد می‌تواند مقاومت کششی تقویت‌کننده‌ها را تحت‌تأثیر قرار دهد.

پروسه کنترل کیفیت

اجرای یک برنامه کنترل کیفیت شامل تست‌های دوره‌ای برشی، بررسی تراکم، و ارزیابی وضعیت نوارهای فولادی با دستگاه‌های غیرمخرب (NDT) می‌تواند اطمینان از عملکرد بهینه دیوار را فراهم کند. به‌علاوه، ثبت دقیق تمامی داده‌های میدانی برای ارجاع در آینده بسیار مهم است.

نگهداری و عیب‌یابی پس از اتمام ساخت

دیوارهای حائل خاک مسلح، اگرچه به‌صورت کلی دارای دوام بالایی هستند، اما تحت تأثیر عوامل محیطی مانند آب‌وهوای متغیر، ارتعاشات زلزله‌ای، یا تغییرات سطحی خاک می‌توانند دچار عیوب شوند. برخی از علائم هشداردهنده عبارتند از:

• نقش‌های ترک در نوارهای فولادی یا گره‌دار.
• نشست غیرقابل پیش‌بینی دیوار که ممکن است به‌دلیل تراکم ناکافی رخ دهد.
• تغییرات ناگهانی در ارتفاع یا انحراف دیوار که می‌تواند نشانهٔ فشار بیش از حد باشد.

در صورت مشاهده هر یک از این علائم، بلافاصله باید با مهندسان سازه مشورت شود و اقدامات تعمیراتی شامل جایگزینی تقویت‌کننده‌های آسیب‌دیده یا تقویت مجدد لایه‌های خاک انجام گیرد.

نتیجه‌گیری

طراحی دیوارهای حائل خاک مسلح، ترکیبی از دانش ژئوتکنیک، مهندسی سازه و مدیریت پروژه است که با رعایت اصول علمی و فنی می‌تواند راه‌حل‌های اقتصادی و پایداری برای مشکلات زمین‌سنجی ارائه دهد. از مرحلهٔ بررسی خاک تا نظارت بر کیفیت اجرایی، هر گام نقش مهمی در تضمین موفقیت نهایی دارد. با به‌کارگیری فناوری‌های مدرن و رعایت استانداردهای بین‌المللی، این سازه‌ها می‌توانند به‌عنوان بخشی از زیرساخت‌های هوشمند شهرهای آینده به‌کار گرفته شوند.
