آموزش استفاده از لیزراسکن در مهندسی ساختمان

در سال‌های اخیر، فناوری لیزراسکن (Laser Scanning) به‌عنوان یکی از پیشرفته‌ترین ابزارهای جمع‌آوری داده‌های دقیق سه‌بعدی در حوزه مهندسی ساختمان شناخته شده است. این فناوری نه تنها امکان مدل‌سازی دقیق از ساختارهای موجود را فراهم می‌کند، بلکه با ادغام در بسترهای BIM (مدل‌سازی اطلاعات ساختمان) بهبودهای چشمگیری در برنامه‌ریزی، نظارت و مدیریت پروژه‌های ساختمانی به ارمغان می‌آورد. در این مقاله، به‌صورت گام‌به‑گام نحوه استفاده از لیزراسکن در مهندسی ساختمان را بررسی می‌کنیم و نکات کلیدی برای بهینه‌سازی این فرآیند را ارائه می‌دهیم.

مفهوم و اصول کار لیزراسکن

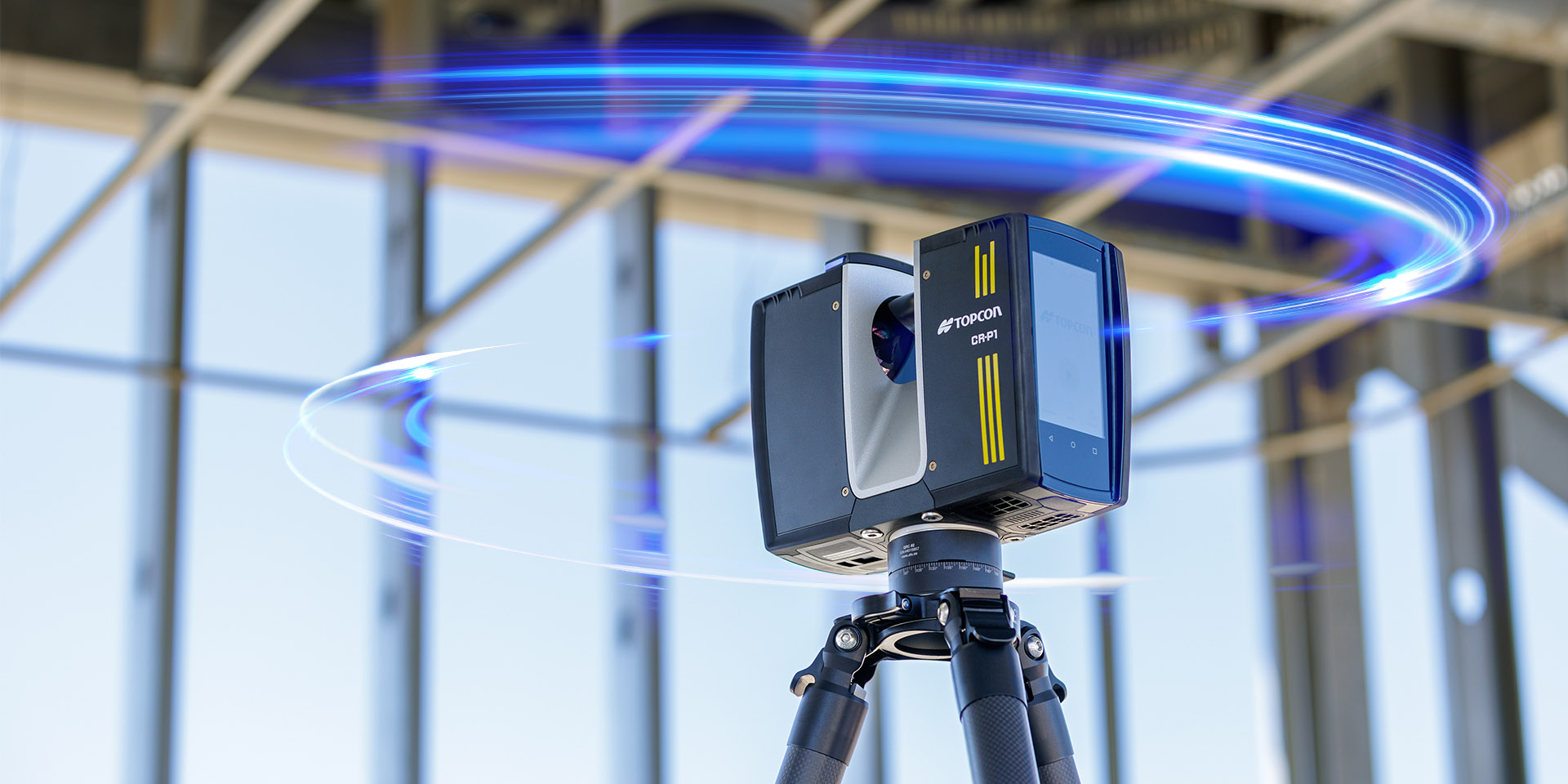

لیزراسکن یک روش غیرتماسی برای دریافت نقطه‌به‑نقطه (پونت کلود) از سطح اشیاء است. دستگاه‌های اسکن لیزری با ارسال پالس‌های نور لیزر به محیط و دریافت زمان بازگشت سیگنال، مختصات دقیق هر نقطه را محاسبه می‌کنند. این داده‌ها پس از ترکیب می‌توانند یک مدل سه‌بعدی بسیار دقیق از ساختارها، دیوارها، تجهیزات و حتی جزئیات معماری پیچیده تولید کنند. در مهندسی ساختمان، این فناوری برای شناسایی نواقص ساختاری، مستندسازی پیشرفت کار، تهیه نقشه‌های دقیق بازسازی و حتی ارزیابی خسارت پس از زلزله به‌کار می‌رود.

دقت و رزولوشن اسکن

دقت اسکن لیزری بسته به نوع دستگاه می‌تواند بین ۱ میلی‌متر تا چند میلی‌متر متغیر باشد. رزولوشن بالاتر به معنای جمع‌آوری نقاط بیشتر در هر متر مربع است که منجر به مدل‌های دقیق‌تر می‌شود. اما باید توجه داشت که افزایش رزولوشن هزینه پردازش و زمان ذخیره‌سازی داده‌ها را نیز به‌طور قابل‌توجهی افزایش می‌دهد؛ بنابراین انتخاب مناسب‌ترین تنظیمات بر اساس نیاز پروژه امری حیاتی است.

مزایای استفاده از لیزراسکن در مهندسی ساختمان

استفاده از اسکن لیزری در پروژه‌های ساختمانی چندین مزیت کلیدی دارد:

• دقت بالا: مدل‌های سه‌بعدی حاصل از اسکن لیزری می‌توانند جزئیات دقیق تا میلی‌متر را نشان دهند، که برای تحلیل‌های ساختاری و طراحی‌های دقیق ضروری است.
• سرعت جمع‌آوری داده: در مقایسه با روش‌های سنتی مانند توپوگرافی دستی یا فوتوگرافی، اسکن لیزری در زمان کوتاهی می‌تواند حجم عظیمی از داده‌ها را ثبت کند.
• کاهش هزینه‌ و زمان پروژه: با داشتن اطلاعات دقیق از پیش، نیاز به تکرارهای متعدد در طراحی و اصلاح نقشه‌ها به‌طور قابل‌توجهی کاهش می‌یابد.
• ادغام با BIM: داده‌های اسکن شده می‌توانند به‌راحتی به مدل‌های BIM تبدیل شوند، که این امر امکان هماهنگی بهتر بین تیم‌های معماری، سازه‌ای و MEP را فراهم می‌کند.
• امنیت و ایمنی: اسکن لیزری به‌صورت غیرتماسی انجام می‌شود و نیازی به دسترسی فیزیکی به مناطق خطرناک ندارد، در نتیجه ریسک حوادث کاری کاهش می‌یابد.

کاربردهای خاص در حوزه‌های مختلف ساختمان

در بخش‌های مختلف مهندسی ساختمان، لیزراسکن می‌تواند نقش‌های متفاوتی ایفا کند. برای مثال، در بازسازی تاریخی، اسکن لیزری به‌عنوان ابزار مستندسازی دقیق برای حفظ اصالت سازه‌های قدیمی به‌کار می‌رود؛ در پروژه‌های صنعتی، این فناوری برای نظارت بر انحرافات ساختاری و تطبیق با استانداردهای طراحی استفاده می‌شود؛ و در پروژه‌های زیرساختی بزرگ، اسکن لیزری به‌عنوان پایه‌ای برای تولید نقشه‌های توپوگرافی دقیق و تحلیل‌های ژئوتکنیک محسوب می‌شود.

مراحل اجرای یک پروژه اسکن لیزری

برای بهره‌برداری مؤثر از لیزراسکن در مهندسی ساختمان، معمولاً مراحل زیر در یک پروژه دنبال می‌شود:

1. برنامه‌ریزی اولیه: تعیین اهداف اسکن، انتخاب سطح دقت مورد نیاز، شناسایی نقاط کلیدی برای اسکن و تهیه برنامه زمانبندی.
2. آماده‌سازی محیط: حذف موانع موقت، نصب علائم مرجع (Control Points) برای اطمینان از دقت جغرافیایی، و بررسی شرایط نور و هوا که ممکن است بر کیفیت اسکن تأثیر بگذارد.

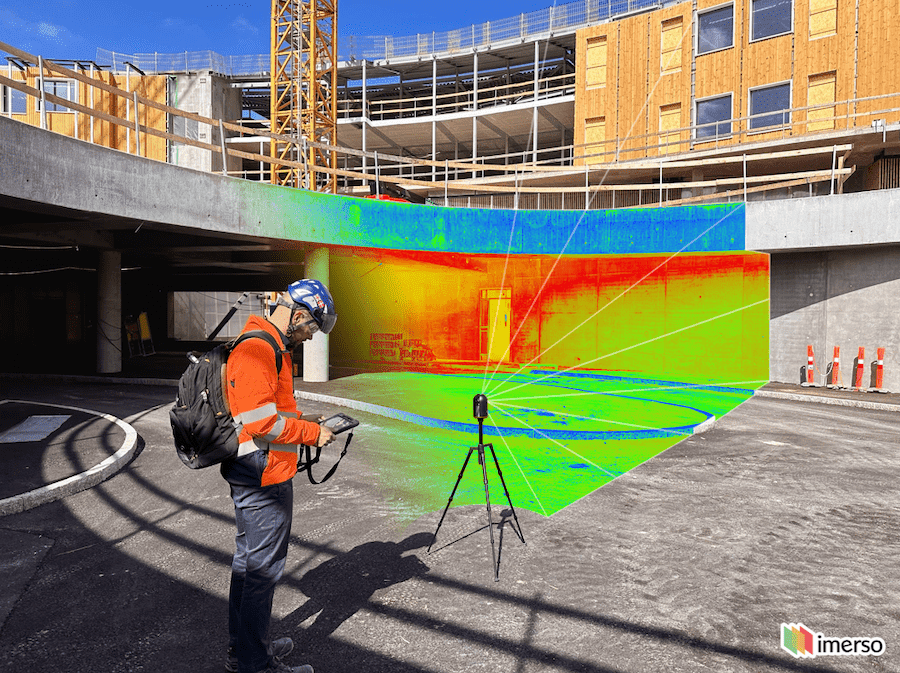

3. اجرای اسکن میدانی: استفاده از اسکنر لیزری دستی یا ثابت، ضبط پونت‌کلودها از تمام زوایا، و اطمینان از پوشش کامل سطح هدف.
4. پروسه‌سازی داده‌ها: ترکیب (Registration) داده‌های مختلف با استفاده از نرم‌افزارهای مخصوص، حذف نویز، و تبدیل پونت‌کلود به مدل مش (Mesh) یا مدل BIM.
5. تحلیل و گزارش‌دهی: استخراج اطلاعات هندسی، مقایسه با مدل‌های طراحی، شناسایی انحرافات، و تهیه گزارش‌های تصویری و متنی برای ارائه به تیم پروژه.

در این مرحله، انتخاب نرم‌افزارهای مناسب برای پردازش داده‌های اسکن بسیار مهم است. نرم‌افزارهایی مانند Autodesk ReCap، Leica Cyclone یا Trimble RealWorks توانایی‌های پیشرفته‌ای برای ترکیب، پاکسازی و استخراج ویژگی‌های هندسی فراهم می‌کنند.

نکات کلیدی و چالش‌های رایج

اگرچه لیزراسکن مزایای فراوانی دارد، اما در عمل با چالش‌هایی نیز مواجه است. در ادامه به مهم‌ترین نکات برای موفقیت در این فناوری می‌پردازیم:

• انتخاب نقطه‌های مرجع دقیق: عدم وجود نقاط کنترل کافی می‌تواند منجر به خطاهای ترکیبی (Registration Errors) شود؛ بنابراین باید حداقل سه نقطه مرجع ثابت در هر فضای اسکن داشته باشید.
• مدیریت حجم داده‌ها: اسکن‌های با رزولوشن بالا می‌توانند به‌سرعت به گیگابایت‌ها برسند؛ استفاده از ذخیره‌سازی ابری یا سخت‌افزارهای با ظرفیت بالا برای پردازش ضروری است.
• شرایط محیطی: تابش مستقیم نور خورشید یا رطوبت بالا می‌تواند بازتاب لیزر را تحت تأثیر قرار دهد؛ بنابراین زمان‌بندی اسکن در ساعات مناسب و استفاده از پوشش‌های محافظ می‌تواند کیفیت داده‌ها را بهبود بخشد.
• آموزش تیم: بهره‌برداری از اسکن لیزری نیاز به تخصص فنی دارد؛ تیم‌های میدانی و تحلیلی باید دوره‌های آموزشی مناسب را تکمیل کنند تا از اشتباهات پرهزینه جلوگیری شود.

بهینه‌سازی هزینه‌ها

برای کاهش هزینه‌های پروژه، می‌توان از روش‌های ترکیبی استفاده کرد؛ به‌عنوان مثال، اسکن لیزری فقط در نقاط حساس یا مناطق بحرانی انجام شود و در بقیه فضاها از روش‌های سنتی یا فوتوگرافی استفاده گردد. این ترکیب باعث می‌شود که سرمایه‌گذاری در تجهیزات پیشرفته به‌صورت هدفمندتر و مؤثرتر باشد.

ادغام لیزراسکن با BIM و مدل‌سازی سه‌بعدی

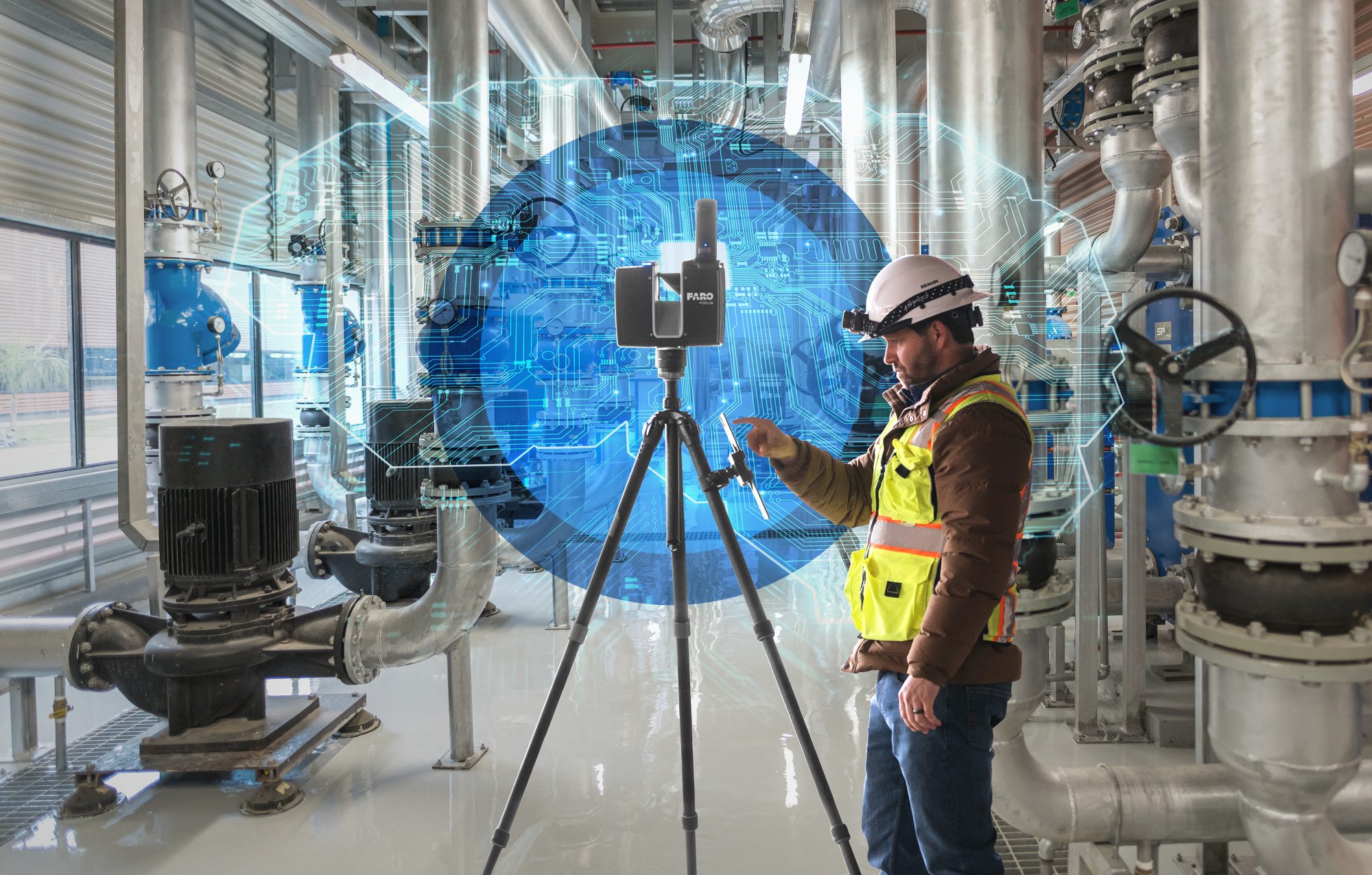

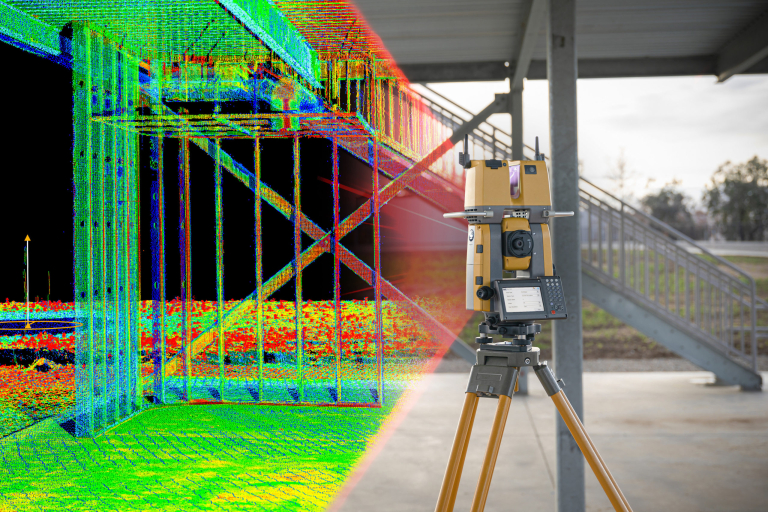

یکی از بزرگ‌ترین پیشرفت‌های اخیر در مهندسی ساختمان، ترکیب اسکن لیزری با بستر BIM است. داده‌های پونت‌کلود پس از پردازش می‌توانند به‌صورت خودکار به مدل‌های اطلاعاتی (IFC) تبدیل شوند؛ این امر باعث می‌شود که تمامی اطلاعات هندسی، متریال و موقعیت مکانی در یک بستر یکپارچه ذخیره گردد. در ادامه، چند کاربرد کلیدی این ادغام را بررسی می‌کنیم:

• تطبیق با نقشه‌های طراحی: با مقایسه مدل اسکن شده با مدل BIM، انحرافات ساختاری شناسایی و به‌سرعت اصلاح می‌شوند.
• مدیریت دارایی‌ها: مدل‌های BIM ترکیبی با داده‌های اسکن، به‌عنوان پایه‌ای برای نرم‌افزارهای مدیریت دارایی (Asset Management) استفاده می‌شوند؛ این سیستم‌ها می‌توانند اطلاعاتی همچون عمر مفید تجهیزات، زمان‌بندی تعمیرات و هزینه‌های نگهداری را به‌صورت خودکار به‌روز کنند.
• تحلیل‌گرهای انرژی و تهویه: داده‌های دقیق هندسی به مهندسان مکانیکی امکان می‌دهد تا شبیه‌سازی‌های دقیق‌تری از جریان هوا و مصرف انرژی انجام دهند.

پیشنهادهای عملی برای ادغام مؤثر

برای به‌دست‌آوردن حداکثر بهره‌وری از ترکیب لیزراسکن و BIM، توصیه می‌شود:

• از استانداردهای باز مانند IFC برای تبادل داده‌ها استفاده کنید؛ این کار سازگاری بین نرم‌افزارهای مختلف را تضمین می‌کند.
• در طول پروژه، مدل BIM را به‌صورت پویا به‌روزرسانی کنید؛ به‌عبارت دیگر، پس از هر اسکن جدید، داده‌ها را به‌سرعت به مدل اضافه کنید تا همه اعضای تیم به‌روز باشند.
• از ابزارهای تجزیه و تحلیل خودکار (Automation) برای استخراج ویژگی‌های کلیدی مانند ضخامت دیوار، شیب سطوح یا موقعیت دقیق تجهیزات بهره بگیرید.

نتیجه‌گیری

لیزراسکن به‌عنوان یک فناوری کلیدی در مهندسی ساختمان، امکان جمع‌آوری داده‌های دقیق، سریع و غیرتماسی را فراهم می‌کند که به‌خصوص در ترکیب با BIM می‌تواند به‌صورت شگفت‌انگیزی کارایی پروژه‌ها را افزایش دهد. با رعایت مراحل برنامه‌ریزی، اجرای دقیق اسکن، پردازش صحیح داده‌ها و ادغام هوشمندانه با مدل‌های اطلاعاتی، می‌توان از مزایای این فناوری به‌نحو کامل بهره‌مند شد. در نهایت، سرمایه‌گذاری در آموزش تیم‌های فنی و به‌کارگیری ابزارهای نرم‌افزاری مناسب، کلید موفقیت در پیاده‌سازی لیزراسکن در پروژه‌های ساختمانی است.
