طراحی پی و فونداسیون در زمین‌های مختلف

طراحی پی و فونداسیون یکی از مهم‌ترین مراحل مهندسی سازه است که بر پایهٔ ویژگی‌های زمین‌کاری هر پروژه شکل می‌گیرد. انتخاب صحیح نوع فونداسیون نه تنها باعث اطمینان از استحکام و پایداری ساختمان می‌شود، بلکه هزینه‌های ساخت و نگهداری را نیز بهینه‌ می‌کند. در این مقاله به بررسی جامع روش‌های مختلف طراحی پی و فونداسیون در زمین‌های گوناگون می‌پردازیم و نکات کلیدی هر روش را با مثال‌های عملی نشان می‌دهیم.

۱. ارزیابی زمین‌کاری: پیش‌نیاز طراحی صحیح فونداسیون

قبل از هر تصمیم‌گیری درباره نوع فونداسیون، مهندسان باید یک بررسی دقیق از خاک زیر ساخت انجام دهند. این بررسی شامل آزمایش‌های میدانی (مانند آزمون نفوذ پنچ) و آزمایش‌های آزمایشگاهی (مانند تست فشار‌سنجی و تست تراکم) می‌شود. نتایج این آزمایش‌ها به دو پارامتر اصلی توان باربری خاک و ت settlement (نشست) مجاز منجر می‌شوند که پایهٔ تصمیم‌گیری برای انتخاب فونداسیون می‌باشند.

۲. فونداسیون‌های سطحی (Shallow Foundations)

فونداسیون‌های سطحی زمانی مناسب هستند که خاک زیر سطح، توان باربری کافی داشته باشد و نشست‌های مجاز در حد معمول برای سازه‌های مسکونی و تجاری باشد. انواع رایج این فونداسیون عبارتند از:

• پایه گسترده (Raft) – برای ساختمان‌های سنگین یا زمانی که فشار زیر پایه زیاد باشد.
• پایه پد (Pad) – برای ستون‌های منفرد یا بارهای متمرکز.
• پایه خطی (Strip) – برای دیوارهای باربر یا سازه‌های مستطیلی.

در انتخاب هر یک از این فونداسیون‌ها، مهندسان باید ترکیبی از عوامل زیر را در نظر بگیرند:

• عمق بستر باردار (قابلیت تحمل فشار خاک)
• نوع بار (بارهای متمرکز یا توزیع‌شده)
• قابلیت‌ دسترسی به زیرساخت‌های زیرزمینی (مانند لوله‌کشی یا کابل)

۲.۱. طراحی پایه گسترده (Raft Foundation)

پایه گسترده یا رافت، یک صفحهٔ بتن مسلح است که تمام وزن ساختمان را بر روی یک سطح بزرگ توزیع می‌کند. این نوع فونداسیون به‌ویژه در خاک‌های نرم یا با توان باربری کم که نیاز به کاهش فشار بستر دارند، کاربرد دارد. مراحل کلیدی طراحی عبارتند از:

• محاسبهٔ وزن خودی و وزن زنده سازه.
• تعیین مساحت مؤثر رافت بر پایهٔ توزیع فشار مساوی.
• بررسی نشست‌های افقی و عمودی با استفاده از روش‌های تحلیلی یا نرم‌افزاری.

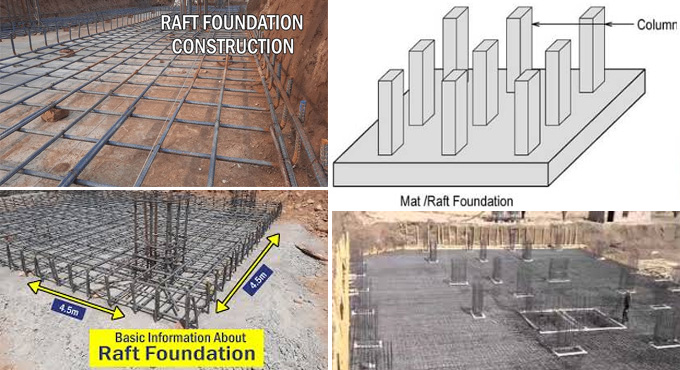

در ادامه، نمونه‌ای از نقشهٔ طراحی فونداسیون گسترده برای خاک‌های متوسط را مشاهده می‌کنید:

۲.۲. طراحی پایه پد (Pad Foundation)

پایه پد اغلب برای ستون‌های تک یا ترکیبی استفاده می‌شود و به دلیل سادگی ساخت، در پروژه‌های مسکونی و تجاری کوچک محبوب است. نکات مهم در طراحی پد عبارتند از:

• تعیین ابعاد مستطیل یا مربع بر اساس فشار مجاز خاک.
• استفاده از بتن با مقاومت فشاری مناسب (معمولاً C30‑C35).
• محاسبهٔ ضخامت پد برای جلوگیری از انعطاف بیش از حد.

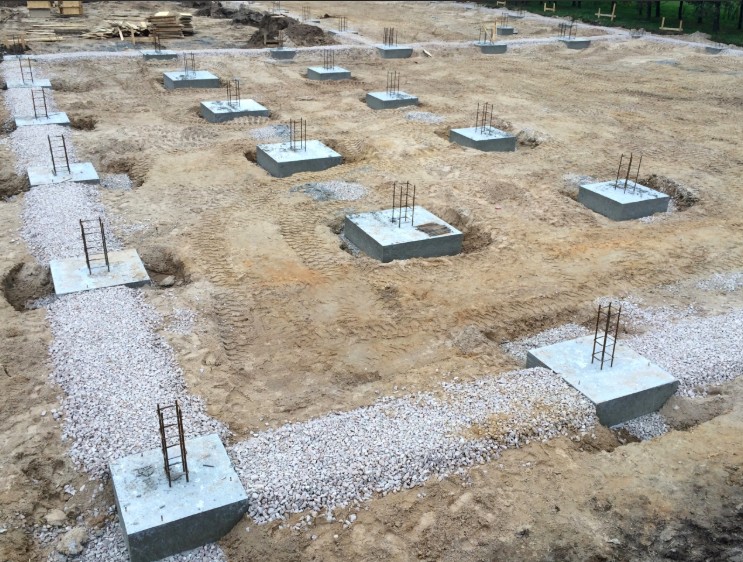

در تصویر زیر، یک نمونهٔ طراحی پی پد برای سازهٔ سبک نشان داده شده است:

۳. فونداسیون‌های عمیق (Deep Foundations)

در شرایطی که سطح خاک توان باربری کافی نداشته باشد یا نشست‌های مجاز بسیار کم باشد، استفاده از فونداسیون‌های عمیق ضروری می‌شود. این فونداسیون‌ها بارهای ساختار را به لایه‌های عمیق‌تر و مقاوم‌تر منتقل می‌کنند. انواع اصلی شامل میخ (Pile)، پایه‌کوب (Caisson) و ستون‌های پیش‌ساخت (Precast) می‌باشد.

۳.۱. میخ‌های بتن‌ مسلح (Pile Foundations)

میخ‌ها به‌صورت تک‌تک یا گروهی نصب می‌شوند و می‌توانند از جنس بتن مسلح، فولاد یا ترکیبی از هر دو باشند. انتخاب نوع میخ بستگی به ویژگی‌های زیر دارد:

• عمق رسوب‌های باردار (معمولاً تا چند ده‌متری زیر سطح).
• نوع خاک (ماسه‌ای، رس یا شنی) و مقاومت آن در برابر فشار میخ.
• بارهای اعمالی (ستون‌های سنگین، برج‌های مخابراتی و غیره).

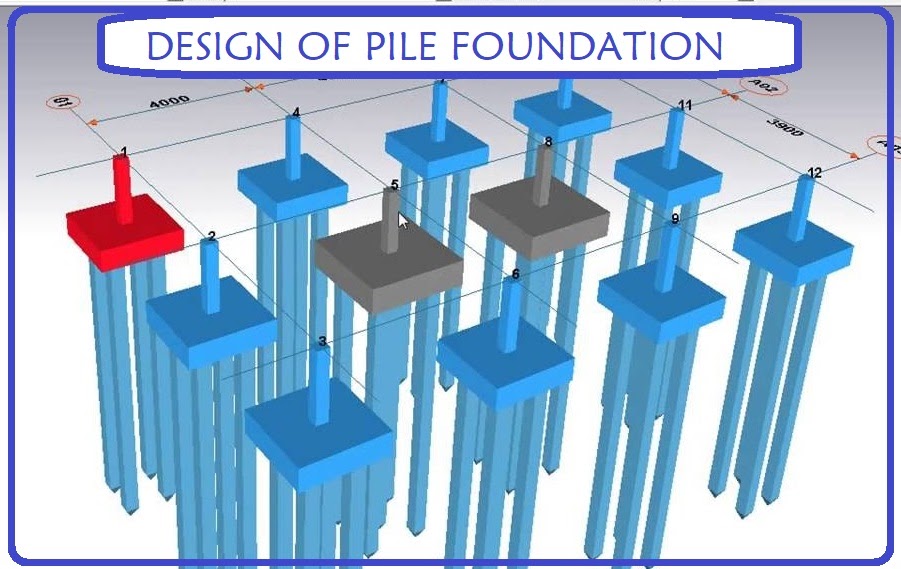

در ادامه، یک مثال تصویری از طراحی میخ‌های بتن‌ مسلح برای خاک‌های نرم آورده شده است:

۳.۲. روش‌های محاسبهٔ ظرفیت باربری میخ

برای ارزیابی ظرفیت باربری میخ‌ها از دو روش اصلی استفاده می‌شود:

• روش تجربی (مانند فرمول‌های شمول و هارین‌کین).
• روش عددی (مانند تحلیل المان محدود با نرم‌افزارهای PLAXIS یا Abaqus).

در هر دو روش، عوامل مهم شامل قطر میخ، طول میخ، نوع خاک، و ضریب تحمل می‌باشند. پس از تعیین ظرفیت باربری، مهندسان می‌توانند تعداد میخ‌های لازم برای انتقال وزن کل سازه را محاسبه کنند.

۴. عوامل کلیدی در انتخاب نوع فونداسیون

به‌منظور اتخاذ تصمیم بهینه، ترکیبی از معیارهای فنی، اقتصادی و زیست‌محیطی باید در نظر گرفته شود. مهم‌ترین عوامل عبارتند از:

• توان باربری خاک – اگر توان باربری کافی باشد، فونداسیون‌های سطحی ترجیح داده می‌شوند.
• محدودیت‌های مکانیکی – وجود زیرساخت‌های زیرزمینی یا محدودیت‌های ارتفاع می‌تواند به استفاده از فونداسیون‌های عمیق منجر شود.
• هزینه – فونداسیون‌های عمیق معمولاً هزینهٔ بالاتری دارند؛ لذا صرفه‌جویی در طراحی می‌تواند از طریق بهینه‌سازی قطر و طول میخ‌ها حاصل شود.
• زمان ساخت – فونداسیون‌های سطحی زمان ساخت کوتاه‌تری دارند؛ در پروژه‌های با مهلت فشرده این مزیت مهم است.
• پایداری زیست‌محیطی – استفاده از روش‌های کم‌صدا و کم‌دسته‌گیری، به‌ویژه در مناطق حساس، می‌تواند انتخاب فونداسیون را تحت تأثیر قرار دهد.

۵. روند گام‌به‌گام طراحی فونداسیون

برای اطمینان از اینکه فونداسیون نهایی تمام نیازهای پروژه را برآورده می‌کند، می‌توان مراحل زیر را به‌عنوان چارچوب کلی دنبال کرد:

1. تحقیق و بررسی زمین‌شناسی: جمع‌آوری داده‌های میدانی و آزمایشگاهی.
2. تحلیل توان باربری و نشست‌های مجاز: استفاده از نرم‌افزارهای مهندسی یا روش‌های تجربی.
3. انتخاب نوع فونداسیون: مقایسهٔ فونداسیون‌های سطحی و عمیق بر اساس نتایج گام‌های قبلی.
4. محاسبهٔ ابعاد و تعداد عناصر فونداسیون: تعیین ضخامت، عرض، طول و تعداد میخ‌ها یا پایه‌ها.
5. طراحی جزئیات ساختاری: انتخاب بتن، میلگرد، و روش‌های تقویت.
6. ارزیابی هزینه و زمان‌بندی: تهیهٔ برآورد هزینه و برنامه‌ریزی اجرایی.
7. تولید نقشه‌های اجرایی و مستندات فنی: تهیهٔ نقشه‌های پلان، مقطع و جزئیات کاستن.

۶. نتیجه‌گیری

در نهایت، طراحی پی و فونداسیون در زمین‌های مختلف یک فرآیند چندبعدی است که ترکیبی از دانش ژئوتکنیک، مهندسی سازه و مدیریت پروژه می‌طلبد. با توجه به ویژگی‌های خاک، بارهای اعمالی و محدودیت‌های اقتصادی، می‌توان فونداسیون مناسب را انتخاب و به‌صورت بهینه طراحی کرد. استفاده از ابزارهای پیشرفتهٔ تحلیلی و نرم‌افزارهای شبیه‌سازی، به‌ویژه در فونداسیون‌های عمیق، امکان ارزیابی دقیق‌تر ظرفیت باربری و پیش‌بینی نشست‌ها را فراهم می‌آورد. بنابراین، سرمایه‌گذاری در مطالعات دقیق زمین‌کاری و به‌کارگیری روش‌های طراحی علمی، نه تنها ریسک‌های ساختاری را کاهش می‌دهد، بلکه به بهبود کیفیت کلی پروژه و طول عمر سازه کمک شایانی می‌کند.
