بررسی میلگردگذاری صحیح در سازه‌های بتنی

میلگردگذاری صحیح در سازه‌های بتنی یکی از کلیدی‌ترین عوامل برای دستیابی به مقاومت، دوام و ایمنی ساختمان‌ها است. هرچند طراحی ساختاری می‌تواند به‌صورت نظری کامل باشد، اما اگر اجرای دقیق میلگردها در محل مناسب و با کیفیت انجام نشود، تمام تلاش‌های مهندسی ممکن است به خطر بیفتد. در این مقاله به بررسی جزئیات فنی، استانداردهای ملی و بین‌المللی و نکات عملی برای اجرای صحیح میلگردگذاری می‌پردازیم.

اهمیت دقیق‌بودن میلگردگذاری در سازه‌های بتنی

بتن به‌تنهایی مقاومت فشاری بالایی دارد، اما در برابر نیروهای کششی، خمشی و کشش‌محور ضعیف است. برای جبران این نقص، میلگردها به‌عنوان تقویت‌کننده‌های کششی در قالب شبکه‌ای منظم درون بتن تعبیه می‌شوند. اگر این تقویت‌کننده‌ها به‌درستی جای‌گذاری نشوند، ممکن است نقاط ضعف محوری ایجاد شود که منجر به ترک‌خوردگی، کاهش تحمل بار و در نهایت سقوط جزئی یا کل سازه گردد.

علاوه بر جنبه‌های ایمنی، کیفیت میلگردگذاری تأثیر مستقیمی بر هزینه‌های نگهداری و عمر مفید ساختمان دارد. هرگونه نقص در این مرحله می‌تواند منجر به نیاز به تعمیرات زودرس، هزینه‌های اضافی و حتی خسارات جانی شود.

اصول پایه‌ای میلگردگذاری

قبل از هر چیز، مهندسان باید به استانداردهای ملی (مانند آیین‌نامه‌های ساختمان) و بین‌المللی (ACI، Eurocode) مراجعه کنند. این استانداردها معیارهای دقیق برای فاصله‌گذاری، پوشش بتن، انحراف و ارتعاشات میلگردها را تعریف می‌کنند.

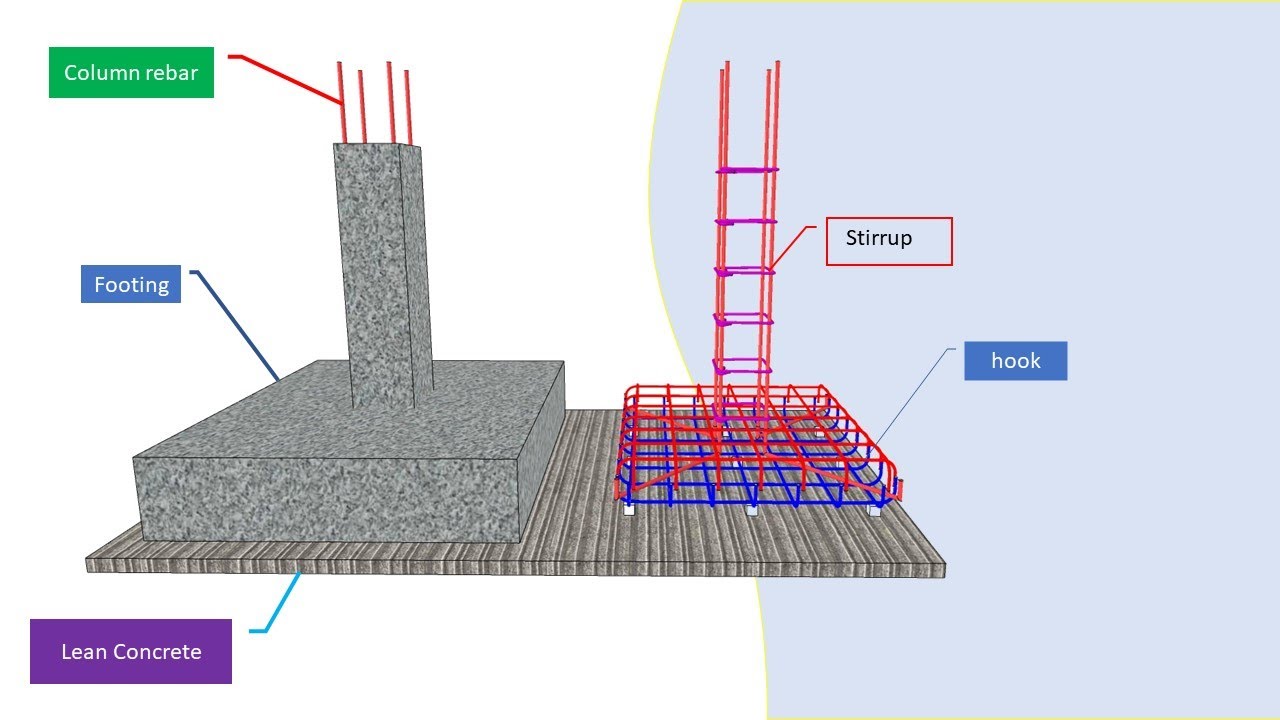

فاصله‌گذاری مناسب بین میلگردها

• فاصله افقی (در راستای بارهای اصلی) باید حداقل ۲.۵ برابر قطر میلگرد یا ۲۵ میلی‌متر باشد، هر کدام بیشتر باشد.
• فاصله عمودی (بین سطوح مختلف) باید حداقل ۲ برابر قطر میلگرد یا ۲۵ میلی‌متر باشد.
• در مناطق بحرانی مانند تقاطع ستون و تیر، فاصله‌ها باید به‌دقت محاسبه و در صورت نیاز کاهش یابد.

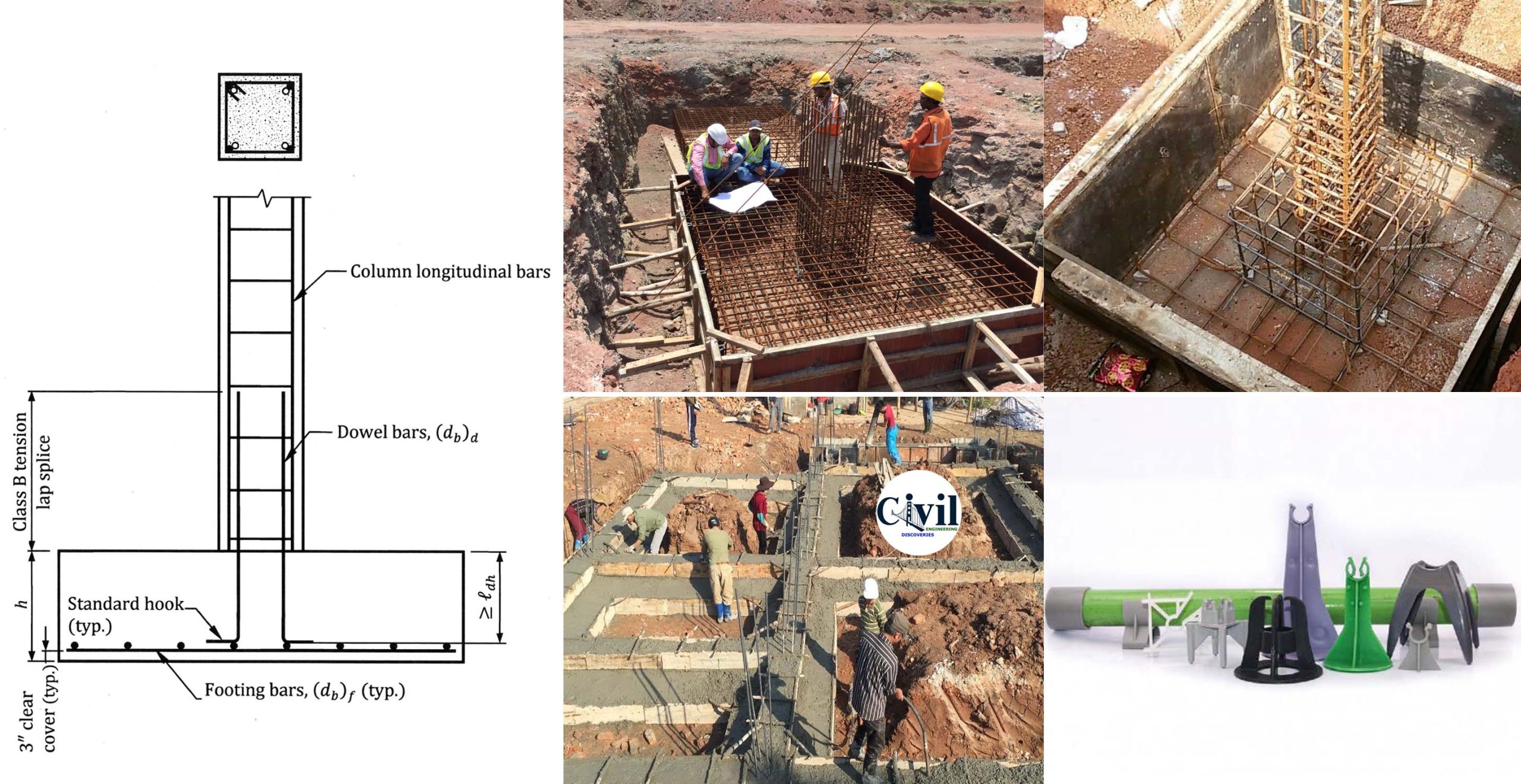

پوشش بتن (Concrete Cover)

پوشش کافی بین سطح میلگرد و سطح بیرونی بتن، برای جلوگیری از خوردگی و حفظ اتصال بین میلگرد و بتن ضروری است. برای سازه‌های عمومی، حداقل پوشش ۲۵ میلی‌متر توصیه می‌شود؛ در محیط‌های مرطوب یا خورنده این مقدار می‌تواند به ۴۰ میلی‌متر افزایش یابد.

قوانین انحراف و ارتعاش

انحراف میلگردها باید در حداکثر ±۲ میلی‌متر (برای قطرهای ۱۲ تا ۲۴ میلی‌متر) و ±۳ میلی‌متر (برای قطرهای بزرگتر) باشد. هر گونه انحراف بیش از حد می‌تواند توزیع فشار در بتن را به‌هم بزند و موجب ترک‌خوردگی‌های ناخواسته شود.

مراحل اجرایی میلگردگذاری

اجرای صحیح میلگردگذاری یک فرایند چندمرحله‌ای است که نیازمند هماهنگی دقیق بین مهندسان طراحی، ناظرین ساخت و تیم اجرایی می‌باشد. در ادامه به ترتیب گام‌های اصلی پرداخته می‌شود.

۱. تهیه نقشه‌های اجرایی

نقشه‌های اجرایی باید شامل جزئیات کامل از قطر، طول، نوع و محل قرارگیری هر میلگرد باشد. این نقشه‌ها باید با استفاده از نرم‌افزارهای BIM یا AutoCAD تهیه شده و به‌صورت چاپی و دیجیتالی در اختیار تیم اجرایی قرار گیرد.

۲. برش و خم‌کردن میلگردها

برای هر بخش، میلگردها بر اساس نقشه‌ها به‌دقت برش داده و خم‌ می‌شوند. استفاده از دستگاه‌های خودکار برش و خم‌کردن نه تنها زمان را کاهش می‌دهد، بلکه دقت هندسی را به‌طور قابل توجهی افزایش می‌دهد.

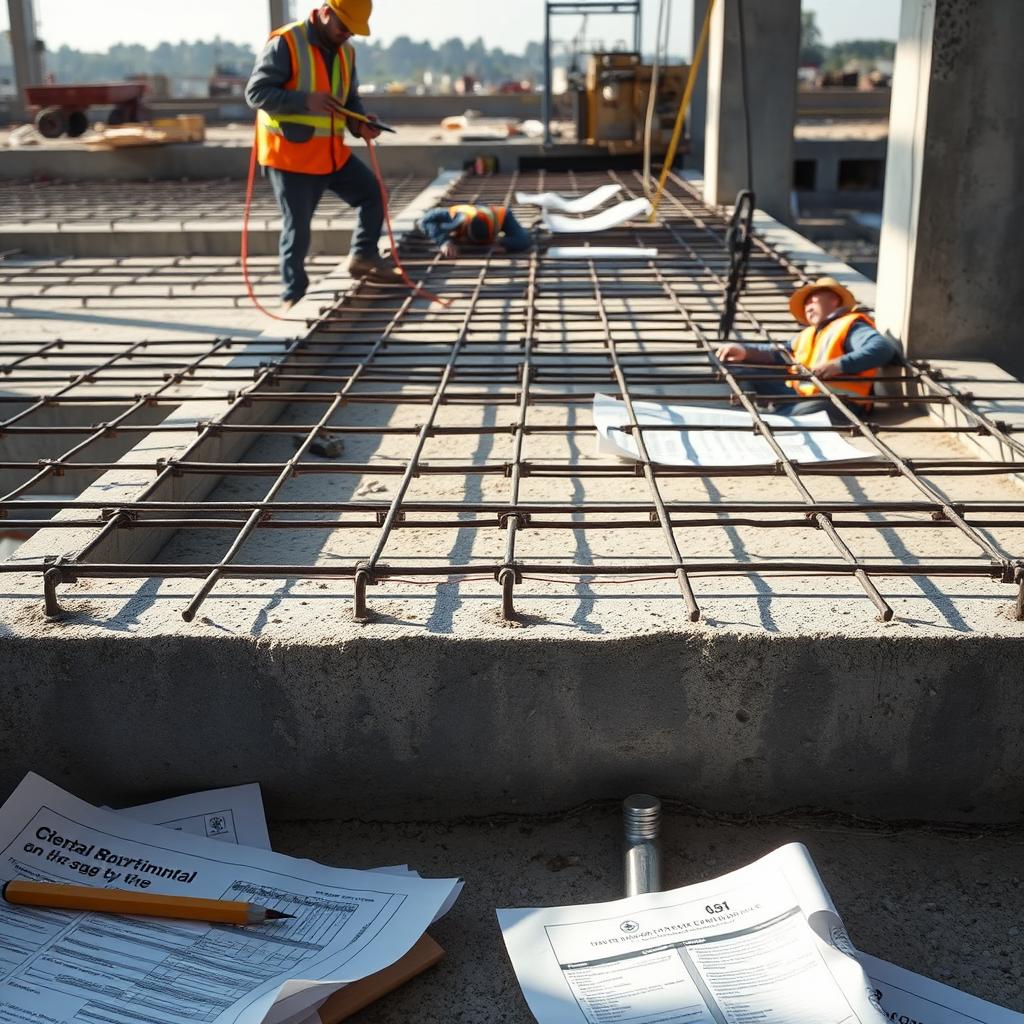

۳. نصب قالب (Formwork) و نصب میلگردها

پس از آماده‌سازی قالب، میلگردها به‌صورت لایه به لایه و با توجه به ترتیب مشخص شده در نقشه‌ها نصب می‌شوند. در این مرحله استفاده از ویبراتورهای دستی برای اطمینان از چسبندگی مناسب میلگردها به بتن تازه ضروری است.

۴. کنترل کیفیت قبل از ریختن بتن

قبل از ریختن بتن، ناظرین باید یک بازرسی دقیق انجام دهند تا از رعایت تمام موارد زیر اطمینان حاصل کنند:

• دقت در پوشش بتن و عدم وجود شکستگی در میلگردها.
• اطمینان از عدم وجود میلگردهای اضافی یا کم‌بود.
• بررسی انحراف و ارتعاش‌ها بر مبنای استانداردهای پذیرش.

۵. ریختن بتن و تکمیل سازه

در مرحله ریختن، بتن باید به‌صورت یکنواخت و با فشار مناسب درون قالب پخش شود. استفاده از ویبراتورهای داخلی برای حذف حباب‌های هوا و تضمین تراکم کامل بتن الزامی است. پس از سخت شدن بتن، قالب‌ها برداشته می‌شوند و سطح سازه برای عملیات بعدی آماده می‌شود.

خطاهای رایج و راهکارهای پیشگیری

در پروژه‌های ساختمانی، برخی خطاهای متداول می‌توانند به‌سرعت کیفیت میلگردگذاری را تحت‌تأثیر قرار دهند. در ادامه به مهم‌ترین این خطاها و روش‌های پیشگیری پرداخته می‌شود.

خطای ۱: استفاده از میلگردهای خراب یا زنگ‌زده

میلگردهای دارای زنگ‌زدگی یا ترک‌های سطحی می‌توانند در طول زمان به‌سرعت خوردگی کنند. راهکار: پیش از استفاده، تمامی میلگردها باید تحت آزمون‌های فیزیکی (مانند تست کششی) و بررسی ظاهری قرار گیرند.

خطای ۲: عدم رعایت پوشش بتن کافی

پوشش ناکافی باعث می‌شود میلگردها در معرض آب و هوا قرار گیرند و سرعت خوردگی افزایش یابد. راهکار: استفاده از کلیدهای پوشش (cover blocks) و انجام بازرسی‌های دوره‌ای توسط ناظرین.

خطای ۳: انحراف زیاد میلگردها

انحراف می‌تواند توزیع فشار را به‌هم بزند و منجر به ترک‌خوردگی شود. راهکار: استفاده از ابزارهای دقیق برای تنظیم موقعیت میلگردها و انجام بازبینی‌های میدانی پیش از ریختن بتن.

خطای ۴: عدم هماهنگی بین تیم‌های طراحی و اجرا

اختلاف در تفسیر نقشه‌ها می‌تواند منجر به نصب نادرست میلگردها شود. راهکار: برگزاری جلسات هماهنگی منظم، استفاده از مدل‌های سه‌بعدی BIM برای نمایش دقیق جزئیات و مستندسازی کامل تغییرات.

تأثیر میلگردگذاری صحیح بر ایمنی و دوام سازه

تحقیقات نشان می‌دهند که سازه‌های بتنی با میلگردگذاری دقیق، به‌مراتب مقاومت بیشتری در برابر زلزله، بارهای دینامیکی و اثرات محیطی دارند. در طول دوره عمر ساختمان، این سازه‌ها کمتر نیاز به تعمیرات اساسی دارند و هزینه‌های نگهداری به‌طور قابل توجهی کاهش می‌یابد.

همچنین، در پروژه‌های زیرساختی نظیر پل‌ها و تونل‌ها، میلگردگذاری صحیح می‌تواند عمر مفید این سازه‌ها را تا ۵۰ درصد افزایش دهد. این امر نه تنها به‌صرفه‌جویی در هزینه‌های عمومی منجر می‌شود، بلکه به بهبود پایداری زیست‌محیطی نیز کمک می‌کند.

نتیجه‌گیری

میلگردگذاری صحیح، رکن اساسی موفقیت هر پروژه بتن‌کشی است. از مرحله طراحی دقیق، تهیه نقشه‌های اجرایی، تا اجرای دقیق در محل، هر گام می‌بایست با رعایت استانداردهای فنی و نظارت مستمر انجام شود. با پیشگیری از خطاهای رایج، استفاده از ابزارهای پیشرفته و ارتقاء فرهنگ کیفیت در میان تمام اعضای تیم، می‌توان از بروز مشکلات ساختاری جدی جلوگیری کرد و به‌دست آوردن سازه‌ای ایمن، مقاوم و اقتصادی دست یافت.
