بررسی تست غیرمخرب در سازه‌ها

تست غیرمخرب (NDT) به‌عنوان یکی از ابزارهای کلیدی مهندسی سازه‌ها، امکان ارزیابی وضعیت داخلی مصالح و اجزاء ساختاری را بدون ایجاد آسیب یا تغییر در ویژگی‌های مکانیکی آنها فراهم می‌سازد. این روش‌ها به‌ویژه در پروژه‌های بزرگ عمرانی، بازسازی تاریخی و نگهداری پیشگیرانه، نقش حیاتی در تشخیص زودهنگام آسیب‌ها، پیشگیری از حوادث و بهبود طول عمر سازه‌ها ایفا می‌کنند.

اهمیت تست غیرمخرب در مهندسی سازه

در دنیای امروز که هزینه‌های ساخت و نگهداری زیرساخت‌ها به‌صورت چشمگیری افزایش یافته، استفاده از روش‌های دقیق و اقتصادی برای ارزیابی وضعیت سازه‌ها ضروری است. تست‌های غیرمخرب به مهندسان این امکان را می‌دهند که بدون تخریب یا توقف کامل عملیات، به‌دست آوردن اطلاعات دقیق از داخل مصالح برسند. این اطلاعات می‌تواند شامل موارد زیر باشد:

• تشخیص ترک‌های مخفی، ریزش‌ها یا فرسایش‌های داخلی.
• ارزیابی میزان خوردگی یا زنگ‌زدگی در سازه‌های فولادی.
• تعیین توزیع فشار و تنش در اجزاء بتنی یا فولادی.
• بررسی کیفیت جوش‌ها، اتصالات و پیوندها.

با ترکیب این داده‌ها، تصمیم‌گیری‌های مبتنی بر ریسک دقیق‌تری انجام می‌شود و هزینه‌های تعمیرات اضطراری به‌طور قابل‌توجهی کاهش می‌یابد.

انواع روش‌های تست غیرمخرب

در حوزه سازه‌ها، چندین تکنیک تست غیرمخرب متداول وجود دارد که هر یک بر پایهٔ اصول فیزیکی خاصی عمل می‌کنند. در ادامه به مهم‌ترین این روش‌ها پرداخته می‌شود:

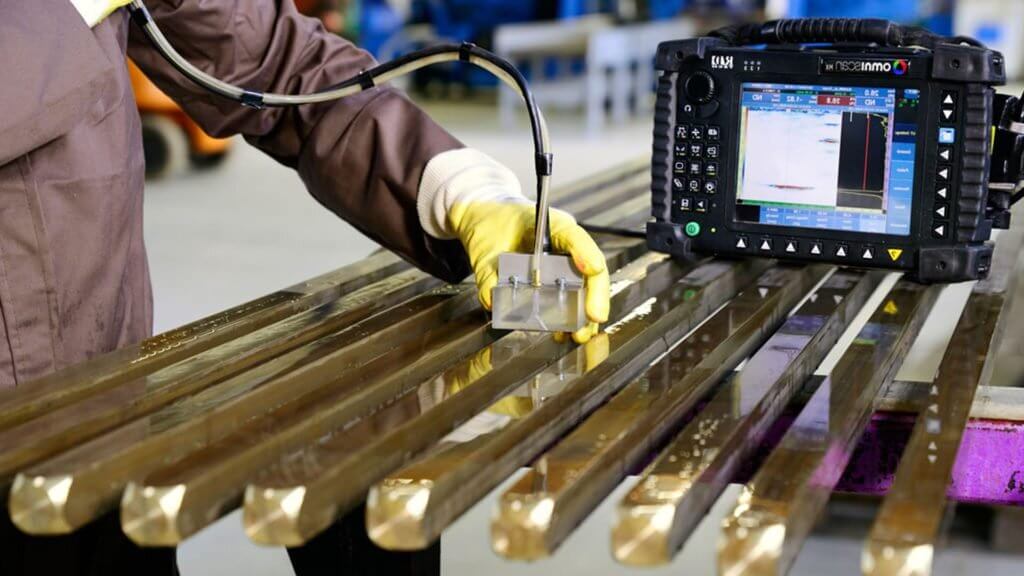

تست اولتراسونی (Ultrasonic Testing – UT)

این روش با ارسال امواج صوتی با فرکانس بالا به داخل ماده و تحلیل بازتاب‌های آن، امکان تشخیص ترک‌های داخلی، لایه‌های جداگانه و نواقص دیگر را فراهم می‌کند. UT به‌خصوص برای بررسی جوش‌ها و قطعات فولادی با دقت میلی‌متری مورد استفاده قرار می‌گیرد.

تست رادیوگرافی (Radiographic Testing – RT)

استفاده از پرتوهای ایکس یا گاما برای تصویربرداری از داخل سازه، به‌ویژه در مصالح بتنی و فولادی، امکان مشاهده ساختار داخلی و تشخیص حفره‌ها یا ترک‌های بزرگ را می‌دهد. اگرچه این روش نیاز به اقدامات ایمنی خاصی دارد، اما توانایی ارائه تصویر مستقیم از ساختار داخلی را داراست.

تست مغناطیسی ذره‌ای (Magnetic Particle Testing – MPT)

در مواد مغناطیسی، با اعمال میدان مغناطیسی و پخش ذرات آهنی ریز، نواقص سطحی یا نیمه‌سطحی به‌صورت خطوط قابل‌مشاهده ظاهر می‌شوند. این تکنیک برای کشف ترک‌های سطحی در سازه‌های فولادی، پل‌ها و مخازن ذخیره‌سازی کاربرد فراوانی دارد.

تست جریان الکتریکی (Eddy Current Testing – ECT)

با القای جریان‌های گردابی در مادهٔ هدایت‌کننده، تغییرات در مقاومت الکتریکی ناشی از نقص‌ها یا تغییرات ماده شناسایی می‌شود. ECT به‌خصوص در بررسی لایه‌های نازک، پوشش‌های حفاظتی و تشخیص خوردگی در قطعات فولادی مورد استفاده قرار می‌گیرد.

تست لیدار (Laser Scanning)

اسکن‌گرهای لیزری سه‌بعدی امکان تهیه مدل‌های دقیق از سطح سازه را فراهم می‌کنند. این داده‌ها برای مقایسه با مدل‌های طراحی، شناسایی تغییرات جوی، نشست‌ها و تغییر شکل‌های کلی به‌کار می‌روند.

کاربردهای عملی تست غیرمخرب در سازه‌ها

تست‌های غیرمخرب در مراحل مختلف پروژه‌های ساختمانی به‌کار گرفته می‌شوند؛ از طراحی اولیه تا بازسازی و نگهداری پس از بهره‌برداری. برخی از مهم‌ترین کاربردها عبارتند از:

• ارزیابی پیش‌ساخت: قبل از اجرای پروژه، تست‌های NDT می‌توانند کیفیت مواد اولیه مانند بتن، فولاد و پیوندهای جوش را تضمین کنند.
• بازرسی دوره‌ای: در فواصل زمانی مشخص، با استفاده از روش‌های مختلف می‌توان آسیب‌های تدریجی را شناسایی و پیشگیری کرد.
• بازسازی سازه‌های تاریخی: برای حفظ اصالت و ساختار اصلی بناهای تاریخی، تست غیرمخرب به‌دست آوردن اطلاعات دقیق بدون آسیب به اثر هنری کمک می‌کند.
• تشخیص پس‌زمینه‌ای پس از زلزله: پس از وقوع زلزله، با استفاده از NDT می‌توان به‌سرعت نقاط ضعف و ترک‌های مخفی را شناسایی کرد و تصمیمات اضطراری اتخاذ نمود.

استانداردها و مقررات بین‌المللی

به‌منظور اطمینان از صحت و قابلیت اطمینان تست‌های غیرمخرب، بسیاری از سازمان‌های بین‌المللی استانداردهایی را تدوین کرده‌اند. مهم‌ترین این استانداردها شامل ASTM، ISO و EN هستند. برای مثال، استاندارد ASTM E114 مربوط به تست اولتراسونی در مواد فلزی می‌باشد و روش‌های دقیق برای کالیبراسیون، اجرای تست و تفسیر نتایج را تعریف می‌کند.

در ایران نیز سازمان استاندارد و تحقیقات صنعتی ایران (ISIRI) و وزارت نیرو به‌صورت مشترک، دستورالعمل‌های خاصی برای استفاده از NDT در پروژه‌های عمرانی صادر کرده‌اند. این مقررات نه تنها کیفیت نتایج را تضمین می‌نمایند، بلکه مسئولیت‌پذیری مهندسان و پیمانکاران را در قبال ایمنی عمومی تقویت می‌کند.

مزایا و محدودیت‌های تست غیرمخرب

اگرچه تست‌های غیرمخرب مزایای فراوانی دارند، اما باید به محدودیت‌های آنها نیز توجه کرد تا از بکارگیری نادرست جلوگیری شود.

مزایا

• عدم نیاز به تخریب یا قطع‌کردن ساختار.
• قابلیت انجام تست‌های دوره‌ای و مداوم.
• دقت بالا در تشخیص نقص‌های میکروسکوپی.
• کاهش هزینه‌های تعمیرات اضطراری و زمان توقف عملیات.

محدودیت‌ها

• هزینهٔ اولیه تجهیزات و آموزش پرسنل متخصص.
• قابلیت محدود در تشخیص برخی نقص‌های سطحی در مواد غیرمغناطیسی.
• نیاز به شرایط ایمنی ویژه برای روش‌های رادیوگرافی.
• تفسیر نتایج ممکن است به‌دلیل پیچیدگی داده‌ها نیاز به تخصص بالا داشته باشد.

روندهای نوین و آینده تست غیرمخرب

با پیشرفت فناوری‌های دیجیتال و هوش مصنوعی، تست‌های غیرمخرب نیز به‌سرعت در حال تحول هستند. برخی از نوآوری‌های کلیدی عبارتند از:

• تحلیل داده‌های بزرگ (Big Data): جمع‌آوری مقادیر عظیم داده از حسگرهای NDT و تجزیه و تحلیل آنها با الگوریتم‌های یادگیری ماشین، امکان پیش‌بینی دقیق‌تر خرابی‌ها را فراهم می‌کند.
• دستگاه‌های پرتابل و رباتیک: ربات‌های خودکار مجهز به حسگرهای NDT می‌توانند در محیط‌های خطرناک مانند پل‌های بلند یا مخازن گاز به‌صورت خودکار تست انجام دهند.
• تست‌های ترکیبی (Hybrid Testing): ترکیب چند روش NDT به‌صورت همزمان، تصویر جامع‌تری از وضعیت سازه ارائه می‌دهد و خطای تشخیص را کاهش می‌دهد.
• واقعیت افزوده (AR) و واقعیت مجازی (VR): داده‌های NDT می‌توانند در محیط‌های AR/VR به‌صورت تصویری سه‌بعدی نمایش داده شوند تا مهندسان بتوانند به‌صورت تعاملی نقص‌ها را بررسی کنند.

نتیجه‌گیری

تست غیرمخرب به‌عنوان یک ابزار اساسی در مهندسی سازه، نه تنها امکان ارزیابی دقیق و بی‌خطر ساختارها را فراهم می‌کند، بلکه به‌عنوان یک عامل کلیدی در بهبود ایمنی، کاهش هزینه‌ها و افزایش طول عمر زیرساخت‌ها شناخته می‌شود. با توجه به پیشرفت‌های فناوری و ادغام هوش مصنوعی، انتظار می‌رود که این روش‌ها در سال‌های آینده به‌صورت گسترده‌تری مورد استفاده قرار گیرند و نقش مهم‌تری در مدیریت هوشمند زیرساخت‌های ملی ایفا کنند.
