آموزش اصول طراحی دیوار حائل بتنی و سنگی

دیوارهای حائل نقش کلیدی در حفظ پایداری سکوهای شیب‌دار، جلوگیری از رانش خاک و بهبود چشم‌انداز شهری دارند. طراحی صحیح این ساختارها نه تنها به ایمنی پروژه کمک می‌کند، بلکه هزینه‌های نگهداری طولانی‌مدت را نیز به‌طور چشمگیری کاهش می‌دهد. در این مقاله به بررسی اصول علمی و عملی طراحی دیوارهای حائل بتنی و سنگی می‌پردازیم و نکات کلیدی برای مهندسان عمران، معماران و سازندگان را مرور می‌کنیم.

مفهوم کلی دیوار حائل و انواع آن

دیوار حائل به‌عنوان یک عنصر ساختاری، وظیفهٔ مهار فشارهای افقی و عمودی ناشی از خاک، آب و بارهای زنده را بر عهده دارد. بر اساس مواد سازنده، دو دستهٔ اصلی وجود دارد:

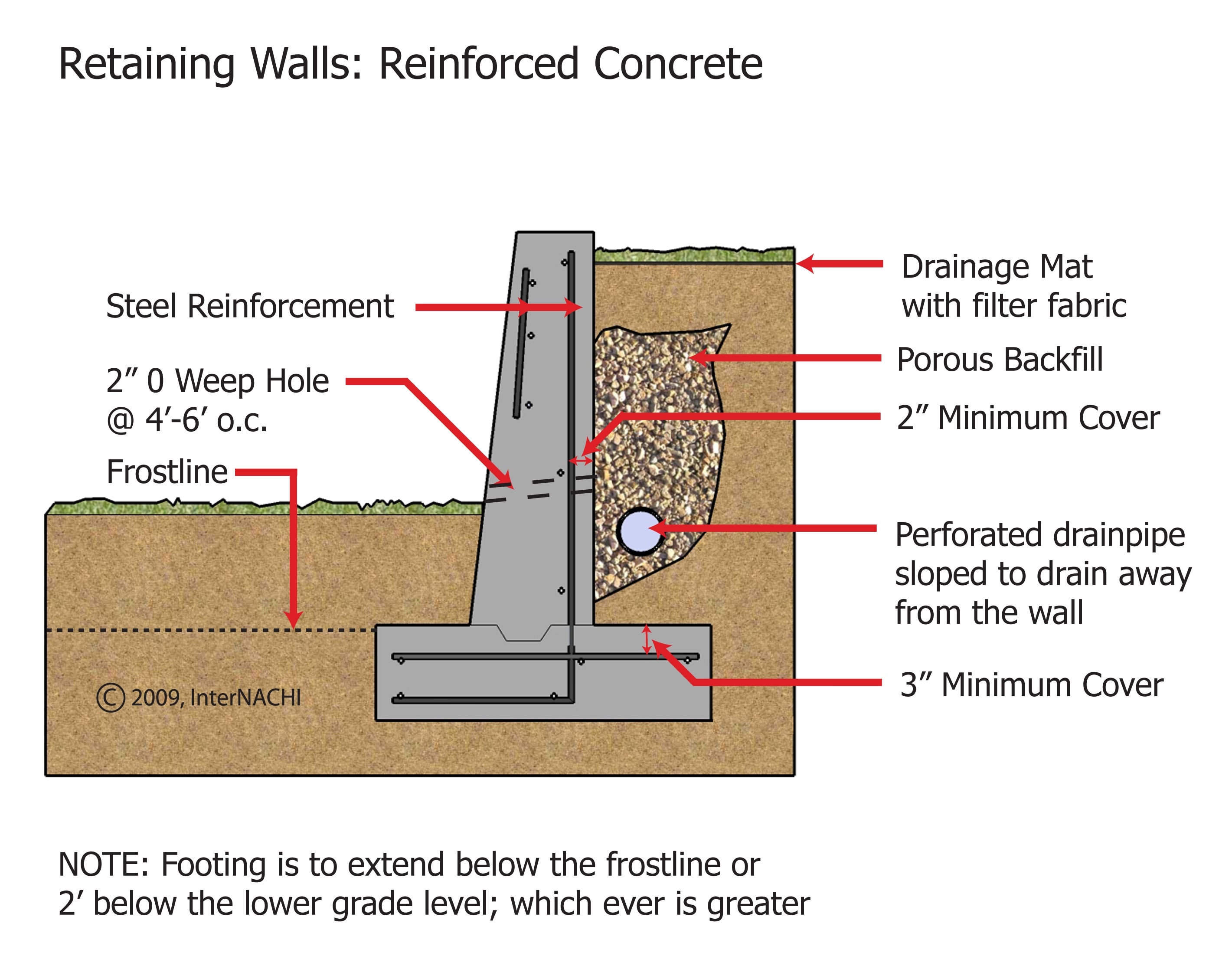

• دیوارهای حائل بتنی: با استفاده از بتن مسلح یا پیش‌تنیده، قابلیت تحمل بارهای بزرگ و انعطاف‌پذیری در طراحی را فراهم می‌کنند.

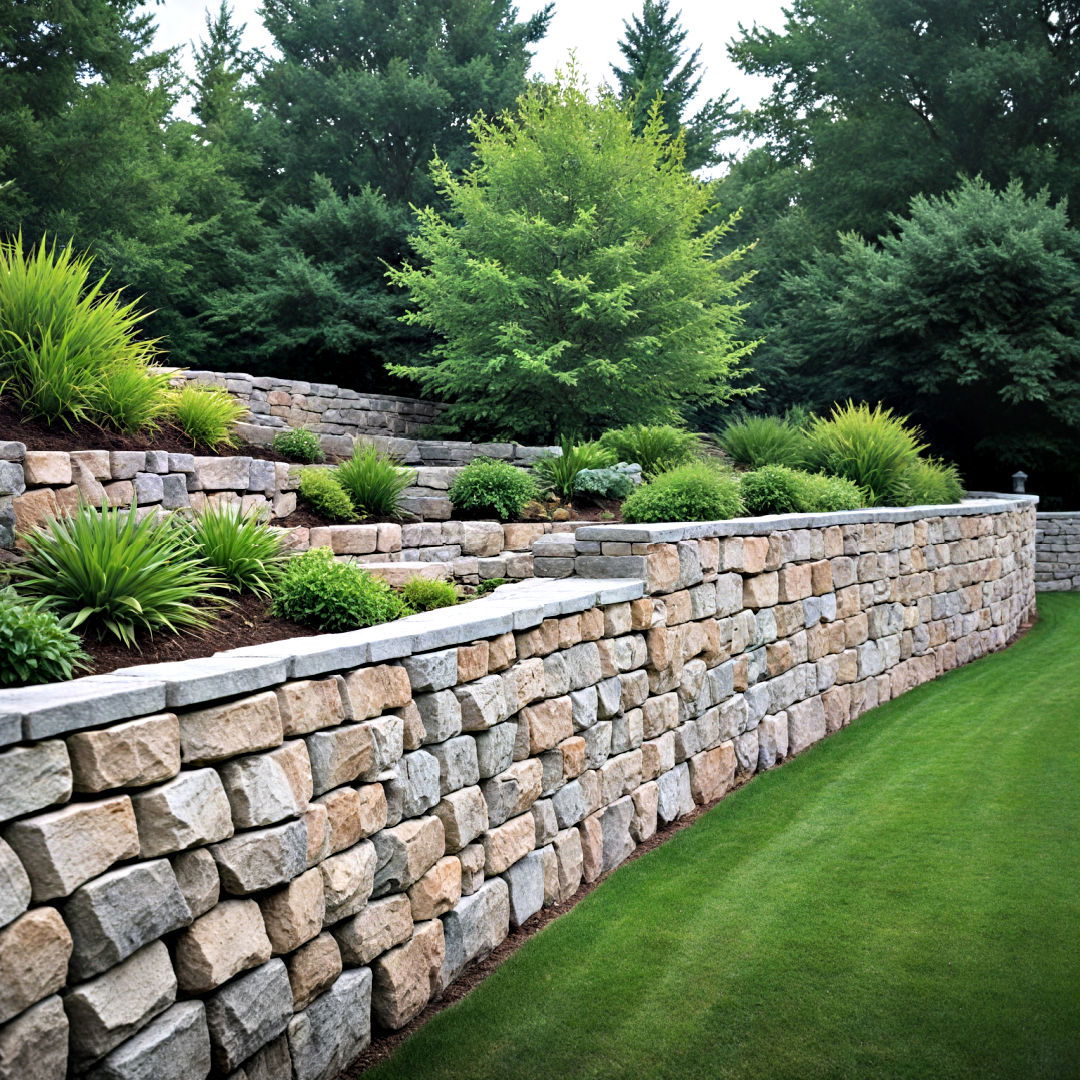

• دیوارهای حائل سنگی: از سنگ طبیعی یا مهندسی (مانند گرانیت یا سنگ گچ) ساخته می‌شوند و به‌دلیل ظاهر زیبا، در پروژه‌های شهری و منظره‌سازی محبوب‌اند.

تحلیل فشار خاک و بارهای موثر

پیش از هرگونه طراحی، باید فشارهای وارد بر دیوار به‌دقت محاسبه شود. دو نوع فشار اصلی وجود دارد:

• فشار خاک فعال (Active Earth Pressure): زمانی که دیوار به‌صورت آزاد می‌لغزد و خاک به سمت دیوار فشار می‌آورد. این فشار معمولاً کمترین مقدار ممکن است.
• فشار خاک پسیو (Passive Earth Pressure): هنگامی که دیوار به‌صورت ثابت می‌ماند و خاک سعی می‌کند به‌سوی دیوار فشار بدهد. این مقدار حداکثری فشار است.

برای محاسبهٔ دقیق این فشارها از معادلات کلاسیک کوئین (Coulomb) یا روش‌های مدرن‌تر مانند تحلیل‌های عددی (Finite Element) استفاده می‌شود. پارامترهای مهم شامل زاویه اصطکاک خاک (ϕ)، ضریب هم‌پوشانی (c)، ارتفاع دیوار (H) و وزن مخصوص خاک (γ) هستند.

انتخاب مصالح مناسب

در انتخاب مصالح برای دیوار حائل، باید به ترکیبی از مقاومت مکانیکی، دوام، هزینه و سازگاری زیست‌محیطی توجه کرد.

بتن

بتن باید دارای مقاومت فشاری کافی (معمولاً ۲۵ تا ۴۰ مگاهرام) باشد و به‌همراه فولاد تقویت‌کننده (آرماتور) به‌دست‌آوردهای کششی و خمشی پاسخ دهد. استفاده از بتن پیش‌تنیده (Pre-stressed Concrete) می‌تواند نیاز به آرماتورهای ضخیم را کاهش دهد و طول عمر سازه را افزایش دهد.

سنگ

سنگ‌های طبیعی مانند گرانیت یا بازالت، به‌دلیل مقاومت فشاری بالا و ظاهر زیبا، برای دیوارهای حائل در مناطق شهری ترجیح داده می‌شوند. در صورتی که از سنگ‌های مهندسی استفاده شود، باید به خصوصیات فشاری، جذب آب و مقاومت در برابر یخ‌زدگی توجه ویژه داشته باشید.

طراحی هندسی و مقاطع سازه‌ای

هندسه دیوار حائل باید به‌گونه‌ای باشد که فشارهای خاک به‌صورت یکنواخت توزیع شوند و نقاط ضعف ایجاد نشود. مهم‌ترین نکات عبارتند از:

• عرض پایه: برای جلوگیری از نشست، عرض پایه دیوار باید حداقل برابر با یک‌سوم ارتفاع دیوار باشد.
• پروفیل دیوار: استفاده از پروفیل‌های خمیده (مثل دیوارهای مقعر) می‌تواند فشارهای خاک را به‌صورت موزون‌تری به خاک زیرین منتقل کند.

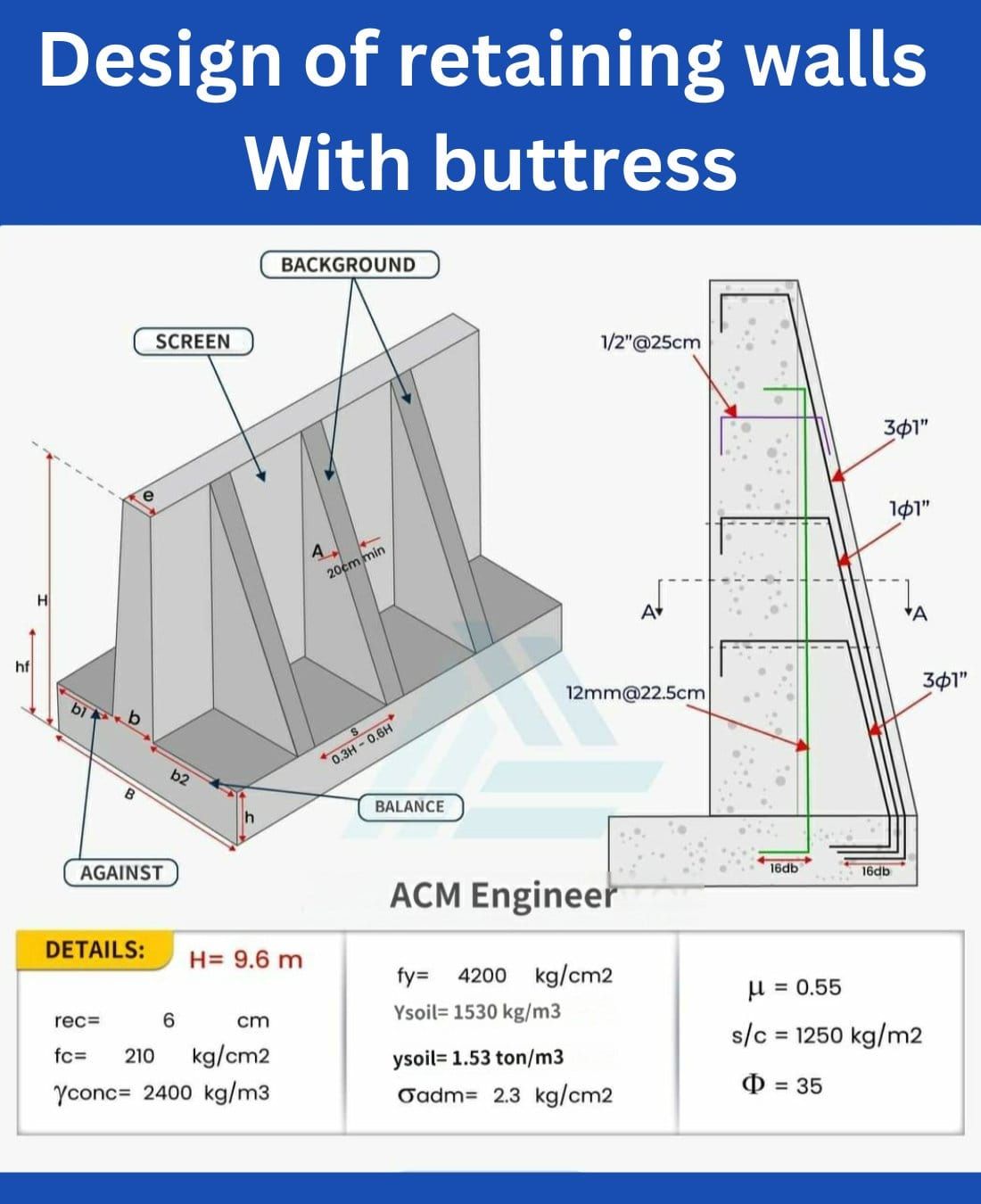

• پشتیبانی‌های افقی: افزودن تیرهای افقی یا پشتیبانی‌های گره‌دار می‌تواند مقاومت کلی دیوار را افزایش دهد.

محاسبه مقاطع بتن

باید مقاطع آرماتورهای افقی و عمودی بر اساس نیروهای محاسبه‌شده تعیین شود. برای این کار از روش‌های طراحی استانداردهای ACI یا ایران سازه (IS) استفاده می‌شود. در بسیاری از پروژه‌ها، ترکیب آرماتورهای پیش‌تنیده با آرماتورهای معمولی به‌منظور کاهش ترک‌خوردگی و بهبود رفتار دینامیکی توصیه می‌شود.

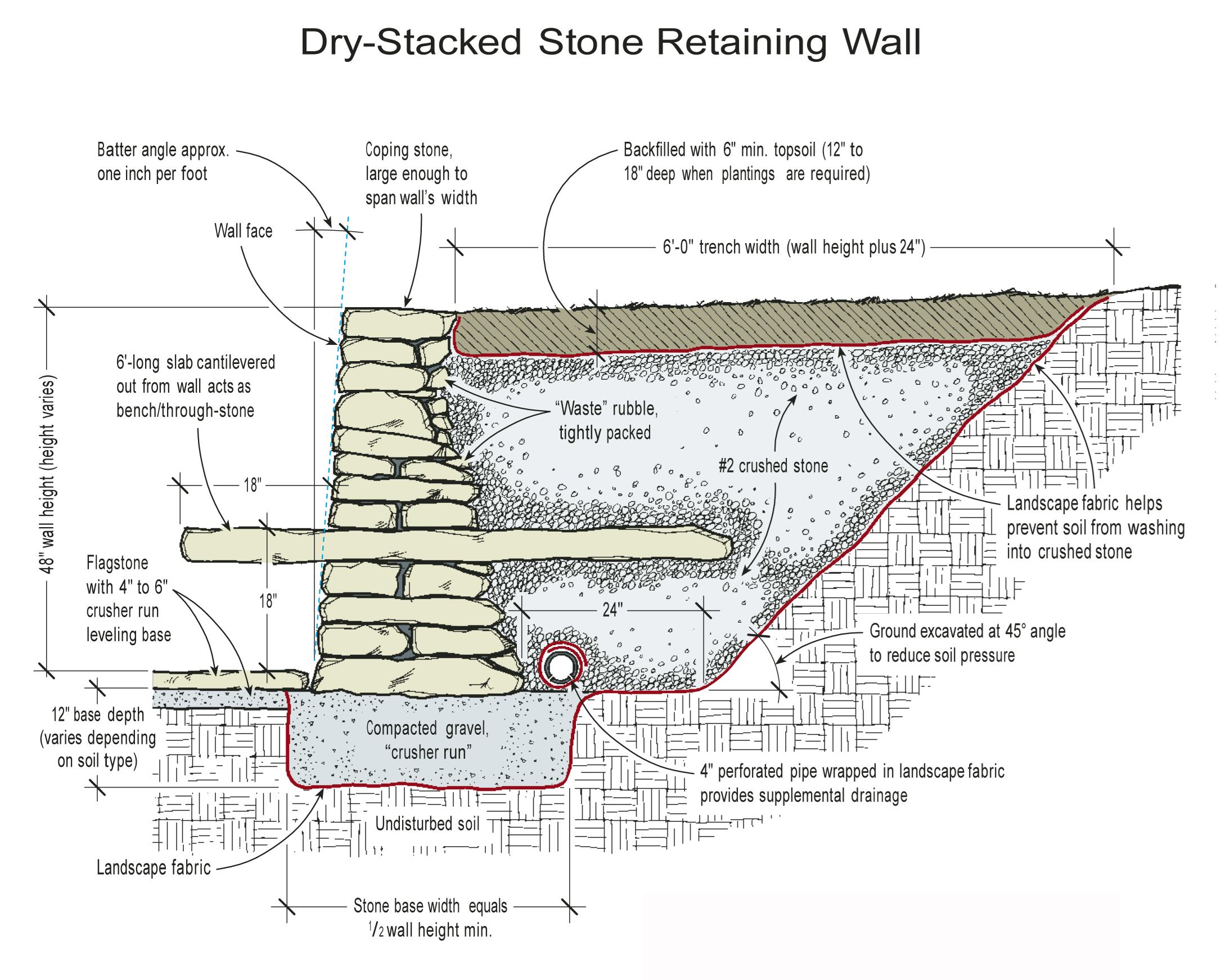

تقویت دیوارهای سنگی

دیوارهای سنگی معمولاً با استفاده از چسب‌های مخصوص یا اتصال‌های مکانیکی (مانند میخ‌گذاری) تقویت می‌شوند. در مواردی که ارتفاع دیوار بیش از ۲ متر باشد، نصب سیم‌کشی‌های فولادی یا گره‌دارهای استحکام‌افزا الزامی است.

نکات اجرایی و کنترل کیفیت

طراحی صرفاً یک بخش از پروژه است؛ اجرای صحیح نیز به همان اندازه اهمیت دارد. برخی از مهم‌ترین موارد اجرایی عبارتند از:

• آماده‌سازی زیرسازی: خاک زیرین باید به‌صورت لایه‌لایه فشرده شود تا نشست ناخواسته پیشگیری شود.
• نصب قالب‌های بتن: قالب‌ها باید مقاوم به فشار باشند و از انحرافات هندسی جلوگیری شود. استفاده از سیستم‌های قالب‌گیری پیشرفته می‌تواند دقت کار را به‌طور قابل ملاحظه‌ای افزایش دهد.
• کنترل کیفیت بتن: آزمایش‌های کشیدگی، فشار و زمان‌گیری (slump) در محل اجرا باید به‌صورت منظم انجام شود تا از کیفیت مطلوب اطمینان حاصل گردد.
• نظرسنجی و تست‌های استحکام: پس از ساخت، انجام تست‌های فشار بر روی نمونه‌های بتن و بررسی ترک‌خوردگی‌های سطحی برای اطمینان از عملکرد ساختار الزامی است.

نگهداری و دوره‌سازهای پس از ساخت

یکی از عوامل کلیدی برای افزایش طول عمر دیوارهای حائل، برنامه‌ریزی منظم برای نگهداری می‌باشد. این شامل موارد زیر می‌شود:

• بازرسی دوره‌ای ترک‌ها و شق‌های سطحی؛ در صورت بروز ترک‌های جدید، باید با استفاده از مواد ترمیمی مناسب اقدام کرد.
• تعمیر نقاط ضعف در سیستم زهکشی؛ جلوگیری از تجمع آب در پشت دیوار می‌تواند فشار‌های هیدرولیکی را به‌حداقل برساند.
• نظافت سطح سنگی؛ استفاده از شوینده‌های ملایم و جلوگیری از سطوح اسیدی برای حفظ زیبایی و دوام سنگ ضروری است.

نتیجه‌گیری

طراحی دیوارهای حائل بتنی و سنگی ترکیبی از علم مکانیک خاک، مهندسی مواد و هنر معماری است. با رعایت اصول محاسبه فشار خاک، انتخاب صحیح مصالح، طراحی هندسی دقیق و اجرای کنترل‌شده، می‌توان سازه‌های ایمن، زیبا و با دوام ایجاد کرد. در نهایت، برنامه‌ریزی منظم برای نگهداری و تعمیرات پیشگیرانه، تضمین‌کننده عملکرد بهینه این ساختارها در طول سال‌ها خواهد بود.
